Falconclaw PTT Green

Die Falconclaw-PTT ist eine besonders flexible Push-to-Talk-Lösung für professionelle und taktische Kommunikationslösungen. Sie verbindet ein Gehörschutz- / Kommunikationsheadset mit einem Funkgerät und kann gleichzeitig über Bluetooth mit einem Smartphone gekoppelt werden.

► Eine PTT. Viele Funkgeräte. Viele Headsets. Noch mehr Möglichkeiten.

Eine PTT für alle Funkgeräte
Heute Motorola, morgen Sepura, später vielleicht ein völlig anderes Funkgerät. Normalerweise bedeutet jede Veränderung auch die Frage: Passt meine PTT noch?

Bei der Falconclaw-PTT stellt sich diese Frage nicht. Wechselt das Funkgerät, wechseln Sie einfach das passende Funkgeräteanschlusskabel. Die PTT bleibt. Aktuell können mehr als 1.200 Funkgeräte auf diese Weise angebunden werden. Sobald neue Funkgeräte auf den Markt kommen, werden passende Anschlusskabel entwickelt.

Freie Wahl bei der Steckerbelegung für Headsets
Auf der Headset-Seite bleiben Sie flexibel. Die Falconclaw unterstützt die verbreiteten Peltor- und NATO-Steckerbelegungen (4-Pin-Nexus) und lässt sich direkt am Gerät darauf einstellen. Damit passt sich die PTT Ihrer vorhandenen Headset-Ausrüstung an, statt Sie auf eine einzige Konfiguration festzulegen.

Kompatibel zu dynamischen und Elektret-Mikrofonen
Auch unterschiedliche Mikrofontypen berücksichtigt die Falconclaw-PTT. Der mitgelieferte Verstärkungsadapter hebt bei Bedarf das Signal dynamischer Mikrofone (wie z. B. bei den ComTac-Modellen von 3M Peltor) an, wenn deren Ausgangspegel für das angeschlossene System zu niedrig ist. So lässt sich die PTT auch mit solchen Headsets zuverlässig in die Kommunikationskette integrieren, ohne dass ein zu schwaches Mikrofonsignal die Sprachübertragung beeinträchtigt.

Integriertes Mikrofon zur Anbindung von Kopfhörern und Headsets ohne Mikrofon
Auch ein Kopfhörer ohne eigenes Sprechmikrofon kann an die Falconclaw-PTT angeschlossen werden. Die PTT besitzt ein integriertes Mikrofon, welches dann die Sprachübertragung übernimmt. Zudem eignet sich dieses Feature auch ideal als Backup, falls das am Headset befindliche Mikrofon beschädigt sein sollte, wodurch in allen Lagen eine Kommunikation gewährleistet bleibt.

Smartphone wird Teil der Kommunikationslösung
Über Bluetooth hören Sie Musik, Navigationsansagen und andere Audiosignale Ihres Smartphones direkt über das angeschlossene Headset oder den Kopfhörer. Zudem steht eine weitere PTT-Taste für POC-Apps wie Zello zur Verfügung. Für die Sprachübertragung nutzt die Falconclaw dabei ihr eigenes integriertes Mikrofon. Dadurch funktioniert der Bluetooth-Sprachweg z. B. auch mit Gehörschutz ohne eigenes Sprechmikrofon. Das Headset kann weiterhin für den Funkverkehr genutzt werden, während die PTT einen zusätzlichen, eigenständigen Weg für Smartphone-Audio und Bluetooth-Kommunikation eröffnet.

► Das Ergebnis ist eine PTT, die Sie nicht für eine einzige Kombination kaufen. Sie schaffen sich eine Kommunikationsplattform, die unterschiedliche Funkgeräte, Headsets und Anwendungssituationen zusammenbringen kann.

Modulares Anschluss-System für unterschiedliche Funkgeräte

Wenn Sie das Funkgerät wechseln, wird lediglich das Kabel zwischen PTT und Funkgerät passend zum jeweiligen Funkgerät gewählt. Die PTT bleibt dabei dieselbe.

Über dieses System können aktuell bereits mehr als 1.200 Funkgerätemodelle angeschlossen werden.

Es gibt derzeit Anschlusskabel für folgende Funkgeräte:

Motorola 2 Pin	Motorola APX	Motorola GP340	Kenwood 2-Pin	icom 2pin

Sepura SEP4	icom 14pin	9-Pin Fisher	6-pin NATO

Wichtig ist die Auswahl des exakt passenden Kabels. Optisch ähnliche Anschlüsse müssen elektrisch nicht identisch sein. Insbesondere bei verschiedenen 2 Pin Systemen darf deshalb nicht allein nach der Form des Steckers entschieden werden.

► HINWEIS: Das Funkgeräte-Anschlusskabel gehört nicht zum Lieferumfang der Falconclaw-PTT und muss passend zum verwendeten Funkgerät separat ausgewählt werden.

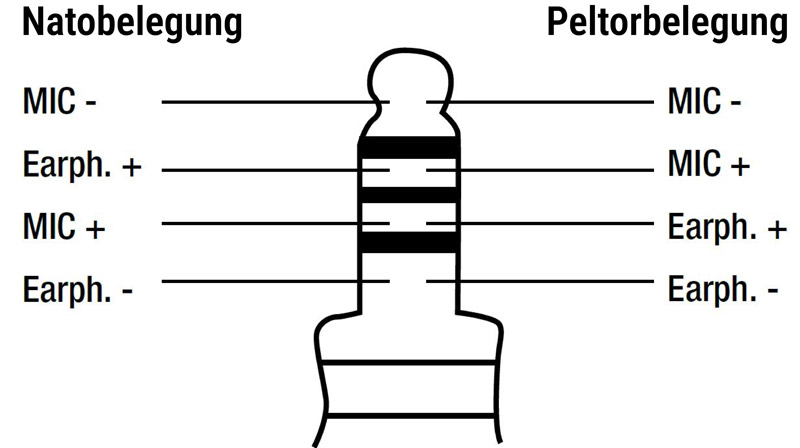

Eine PTT für unterschiedliche professionelle Headsets mit Nexus TP-120 Stecker

Der klassische Nexus TP-120 Stecker sieht äußerlich immer identisch aus kann und trotzdem unterschiedlich belegt sein. Denn entscheidend ist nicht allein der mechanisch passende Stecker. Es müssen einerseits die Pin-Belegung als auch der Mikrofontyp berücksichtigt werden. Besonders verbreitet sind die NATO-Belegung und die Peltor-Belegung.

Bei vielen klassischen PTT-Lösungen muss bereits vorab entschieden werden, welche Variante benötigt wird. Die Falconclaw-PTT unterstützt die am meisten verwendeten Steckerbelegungen (Peltor und NATO) als auch alle gängigen Mikrofontypen (Dynamisch und Elektret) in einem Gerät.

Auf der Oberseite der PTT befindet sich ein Wahlschalter:

► Position A für Peltor-Belegung
► Position B für NATO-Belegung

Dieses Feature ist auch bei gemischter Ausrüstung interessant. Werden innerhalb einer Organisation unterschiedliche Headsets eingesetzt oder vorhandene Systeme schrittweise erneuert, muss nicht für jede Belegung eine eigene PTT-Variante vorgehalten werden.

1. Nexus TJ-101-Buchse für Headsets
   Jedes Headset mit einem TP-120 Nexus-Anschluss lässt sich hier einstecken.
2. Anschlussschalter, A-B
   A ist die Peltor-Anschlussart, B ist NATO. Stellen Sie ihn auf die Steckerbelegung Ihres Headset entsprechend ein.
3. Mikrofonumschalter, C-D
   C steht für das integrierte Mikrofon im PTT-Gehäuse, D für das Mikrofon des Headsets.

4. Funk-PTT
   Halten Sie diese Taste gedrückt, um über Ihr Funkgerät zu senden. Die Funktion ist auch ohne Batterie im Gerät verfügbar. Die Taste befindet sich in einer erhöhten Schutzvorrichtung, die ein versehentliches Drücken verhindert.
5. Zello-PTT
   Halten Sie diese Taste gedrückt, um über Ihr Smartphone zu senden. Die Taste befindet sich ebenfalls in einer erhöhten Schutzvorrichtung.

6. Bluetooth-Taste
   Bluetooth einschalten, Kopplungsmodus, Mediensteuerung, Medienwiedergabe, Telefonfunktion
7. Batteriefachdeckel
   Hier kann eine CR123A-Batterie eingelegt werden. Sie versorgt ausschließlich die Smart-Funktionen (Bluetooth) mit Strom.
8. Buchse für das Funkgeräte-Anschlusskabel
   Das zu Ihrem Funkgerät passende Kabel wird hier angeschlossen. Sie haben ein neues Funkgerät? Dann benötigen sie nur ein passendes Kabel. Die PTT bleibt dieselbe.

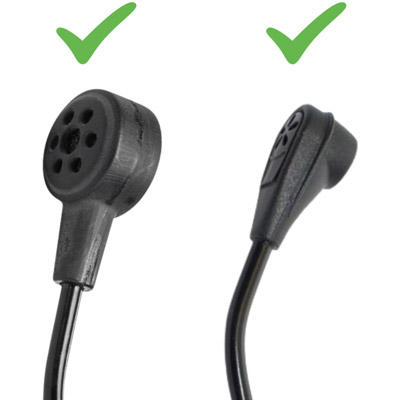

Verstärkungsadapter für dynamische Mikrofone

Zum Lieferumfang gehört ein Verstärkungsadapter. Dieser ist für Konfigurationen vorgesehen, bei denen ein Headset mit einem dynamischen Mikrofon verwendet wird. Der Adapter erhöht das Signal, welches an das angeschlossene Funkgerät geleitet wird, und kann dadurch eine ausreichend deutliche Sprachübertragung ermöglichen.

Bei Elektretmikrofonen wird der Verstärkungsadapter normalerweise nicht benötigt.

Damit lassen sich an der Falconclaw-PTT sowohl Headsets mit Elektretmikrofonen als auch mit dynamischen Mikrofonen anschließen.

Headset-Mikrofon oder integriertes Mikrofon

Über einen separaten Wahlschalter wird bestimmt, welches Mikrofon für die Sprachübertragung verwendet wird:

► Position C aktiviert das Mikrofon in der Falconclaw PTT
► Position D aktiviert das Mikrofon des angeschlossenen Headsets

Damit kann die PTT auch zusammen mit Kopfhörern eingesetzt werden, die selbst kein Mikrofon zur Sprachkommunikation besitzen.

Das integrierte Mikrofon ist dafür ausgelegt, Sprache in normaler Lautstärke aufzunehmen, wenn die PTT im Brustbereich getragen wird.

Bluetooth als zusätzlicher Kommunikationsweg mit separater PTT-Taste

Die Falconclaw-PTT kann per Bluetooth mit einem Smartphone gekoppelt werden. Damit wird das Smartphone-Audio auf das angeschlossene Headset übertragen.

Unterstützt werden sämtliche Bluetooth-Audiosignale, wie z.B.:

• Musik und Medienwiedergabe
• Telefonate
• POC-Applikationen (z. B. Zello)
• Navigationsansagen
• beliebige Audiosignale, die vom Smartphone ausgegeben werden

Die Funkgerätekommunikation und die Bluetooth-Kommunikation besitzen zwei separate PTT-Tasten. Dadurch kann beispielsweise weiterhin über Funk gesprochen werden, während das Smartphone als zusätzlicher Kommunikationsweg zur Verfügung steht.

Die Bluetooth-PTT kann somit z. B. für Zello genutzt werden. Nach der Bluetooth-Kopplung kann die PTT in Zello als externe Sprechtaste eingerichtet und einem gewünschten Kanal oder Kontakt zugeordnet werden.

Anschließend muss das Smartphone für einen normalen Sprechvorgang nicht mehr aus der Tasche genommen werden. Während die Bluetooth- / Zello-PTT gedrückt wird, erfolgt die Sprachübertragung über das eingebaute Mikrofon der PTT.

Das ist insbesondere dann interessant, wenn Teams neben klassischem Funk auch IP-basierte Kommunikation einsetzen oder Ansprechpartner erreicht werden sollen, die nicht im selben Funknetz arbeiten.

Falconclaw trennt das Funksignal eines angeschlossenen Funkgerätes und die Bluetooth-Verbindung als zwei eigenständige Kommunikationswege. Während für den Funkverkehr je nach Konfiguration das Mikrofon des angeschlossenen Headsets genutzt werden kann, nutzt die Bluetooth-Kommunikation das Mikrofon direkt in der PTT.

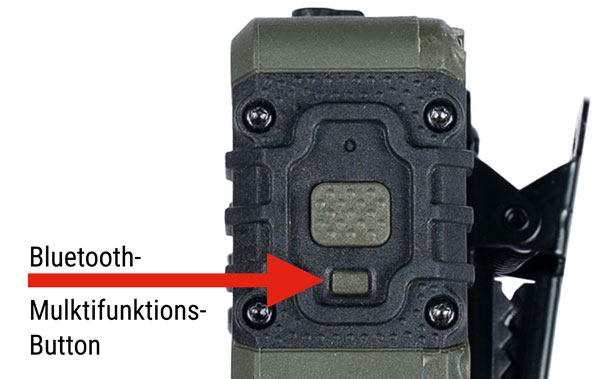

Bluetooth-Bedienung direkt an der PTT

Die Bluetooth-Steuerung erfolgt über eine separate Taste an der PTT.

• Bluetooth einschalten:
  Die Bluetooth-Taste etwa fünf Sekunden gedrückt halten.
• Kopplungsmodus:
  Die Bluetooth-Taste etwa zehn Sekunden gedrückt halten. Die rote und die blaue Anzeige blinken und eine Sprachansage signalisiert den Kopplungsmodus. Anschließend wird auf dem Smartphone das Bluetooth-Gerät FALCONCLAW ausgewählt.
• Mediensteuerung:
  Ein kurzer Tastendruck pausiert und startet die zuletzt wiedergegebene Medienwiedergabe.
• Telefonfunktion:
  Zweimaliges Drücken startet einen Anruf beim zuletzt gewählten Kontakt.

Funkkommunikation funktioniert auch ohne Batterie

Für die klassische Funkkommunikation benötigt die Falconclaw PTT keine eigene Stromversorgung. Die Funk-PTT, das integrierte Mikrofon und die mechanischen Wahlschalter funktionieren auch ohne eingesetzte Batterie.

Nur für die Bluetooth-Funktionen wird eine CR123A-Lithiumbatterie benötigt, welche für circa 85 Stunden Bluetooth Audiowiedergabe ausreicht.

Das ist für den professionellen Einsatz ein entscheidender Vorteil. Eine leere Batterie legt die Funkkommunikation nicht automatisch still.

Flexible Befestigung an Weste, Gürtel und MOLLE

Die Falconclaw PTT kann auf unterschiedliche Weise an der persönlichen Ausrüstung befestigt werden.

Ein Gürtelclip ist bereits am Gerät montiert. Zusätzlich gehört ein MOLLE Clip zum Lieferumfang. Dieser wird verschraubt und ermöglicht eine stabile Befestigung über drei MOLLE Reihen.

Optional bietet Falconclaw mit dem "PTT Wing" eine weitere Befestigungslösung an. Sie positioniert die PTT seitlich am Tragesystem in einem Bereich, der mit dem Daumen schnell erreichbar ist und gleichzeitig möglichst wenig mit Magazinen oder weiterer Ausrüstung kollidiert.

Anschlusskabel für Kopfhörer

Peltorkabel und die komplette Kette montieren mit ComTac 8 02er Modellen und SportTac mit J22-Stecker

Erweiterungsmöglichkeiten über 3,5 mm AUX

Mit entsprechend separat erhältlichen Adaptern können z. B. über ein AUX-Kabel unter anderem Geräte mit 3,5 mm Audioanschluss eingebunden werden. Dies können normale Headsets oder Kopfhörer aus dem zivilen Bereich sein oder Computer und Lautsprecher. Auch Fahrzeuge, die über einen AUX-Eingang verfügen, können so direkt mit der PTT verbunden werden. Gesprochen wird in einer solchen Konfiguration über das Mikrofon der PTT.

Mögliche Anwendungen für das AUX-Kabel mit 3,5 mm Audioanschluss sind beispielsweise:

• Wiedergabe über einen aktiven Lautsprecher in einem Führungsbereich
• Weitergabe an ein Fahrzeugaudiosystem mit geeignetem AUX Eingang
• Zuführung in ein Computersystem für Audioaufzeichnung
• softwaregestützte Transkription oder Übersetzung
• Weitergabe von Funk-Audio an weitere Kommunikationssoftware

IP65 für anspruchsvolle Einsatzbedingungen

Die Falconclaw-PTT hat die Schutzklasse IP65. Zusätzlich sind die elektronischen Komponenten mit einer wasserabweisenden Schutzbeschichtung versehen. Das Gerät ist damit für staubige und anspruchsvolle Einsatzumgebungen konzipiert.

Kabellänge und optionale Verlängerung

Die regulären Falconclaw-Funkgeräte-Anschlusskabel sind 50 cm lang. Wird das Funkgerät etwa weiter hinten an einer Schutzweste oder einem anderen Tragesystem getragen, steht eine zusätzliche 50 cm Verlängerung zur Verfügung. Damit ergibt sich eine Gesamtlänge von 100 cm zwischen PTT und Funkgerät.

Lieferumfang

• Falconclaw PTT
• vormontierter Gürtelclip
• MOLLE Clip
• Verstärkungsadapter
• Innensechskantschlüssel
• Schraubensicherung für die Montage des MOLLE Clips
• Bedienungsanleitung

Welches Funkgeräte-Anschlusskabel und welches Headset passen?

Bei der Falconclaw-PTT entscheidet nicht nur der Hersteller des Funkgeräts über die Kompatibilität. Relevant sind das konkrete Funkgerätemodell, dessen Zubehöranschluss, das verwendete Headset, die Nexusbelegung und der Mikrofontyp.

Nennen Sie uns einfach das verwendete Funkgerät und Ihr Headset. Wir prüfen die Kombination und stellen die passende Falconclaw-Konfiguration zusammen.
