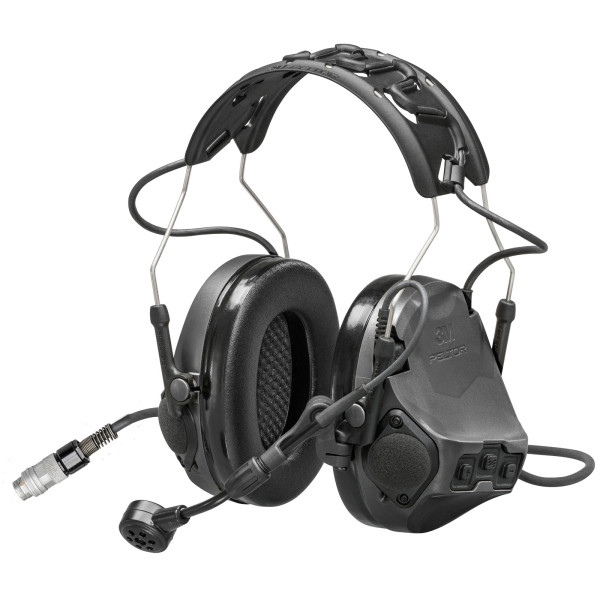

3M Peltor ComTac IX NIB MT14H419A-108 GE Dual-COMM SCU | Grey
Produktneuheit: Die ComTac IX Serie ist voraussichtlich ab Q4 2026 verfügbar.
3M Peltor ComTac IX - taktische Überlegenheit durch intelligente Kommunikation
Das 3M Peltor ComTac IX Headset kombiniert hochleistungsfähigen Gehörschutz mit modernster Kommunikationstechnologie für den Einsatz bei Polizei und Streitkräften. Innerhalb der ComTac-Serie nimmt dieses Headset einen neuen Platz ein, der sich ideal mit den Modellen ComTac VII und VIII ergänzt.
Ein Hauptmerkmal und wichtiges Kriterium für taktische Einsätze ist die Funktion für natürliches Interaktionsverhalten. Es ermöglicht die natürliche Wahrnehmung von Umgebungsgeräuschen als auch die Teamkommunikation über Funk (Nahbereichskommunikation) wie in einer natürlichen Umgebung.
Zudem kann das Headset an eine Vielzahl von Funk- und Intercom-Systemen angebunden werden. Dafür kann die Mikrofonempfindlichkeit/Vorverstärkung an eine Vielzahl von Geräten und Anschlüssen angepasst werden, womit verschiedenste Kommunikationslösungen unterstützt werden.
Trotz seines flachen Profils erreicht das Headset eine Dämmleistung von 29 dB SNR und ist für das Tragen unter Helmen optimiert. Ein flacher, gummierter Kopfbügel verhindert Druckstellen und sichert den Komfort auch unter anspruchsvollen Bedingungen.
Vorteile im Überblick:
- Kabelgebundenes Gehörschutz-Headset für Kommunikation in lauter Umgebung
- Dämmleistung: 29 dB SNR
- DUAL Protection in Kombination mit TEP-300 Gehörschutzstöpseln erhöht den Dämmwert auf über 40 dB
- Earplug Mode (ermöglicht das Tragen von zusätzlichen Ohrstöpseln bei gleichzeitiger Aufrechterhaltung der Umgebungswahrnehmung und des Sprechfunks)
- Sehr flache Kapseln, dadurch tragbar unter Gefechtshelmen
- NIB-Funktion (“Natural Interaction Behavior”) - ermöglicht direkte Voll-Duplex-Kommunikation im Umkreis von bis zu 10 Metern
- Wassergeschütztes Headset (Salzwasser 2 Meter/30 Minuten)
- Wasser- und staubdichtes Mikrofon (6 Meter/30 Minuten), IP68 zertifiziert
- Flexible Mikrofonaufhängung - das Headset kann dadurch auch von Linkshandschützen verwendet werden
- VOX-Steuerung zum sprachgesteuerten Senden (NIB-Intercom)
- Erweiterter Hörmodus mit Mission Audio Profiles (MAP), um die Hörbarkeit basierend auf der akustischen Umgebung zu maximieren
- Klappbares/abnehmbares Mikrofon
- Kopfbügel ermöglicht einfache Umrüstung der Trageweise auf z.B. Rail-Helmadapter (optional erhältlich)
- Nach militärischen Standards getestet und zertifiziert - MIL-STD-810G / EMC-MIL-STD-461G

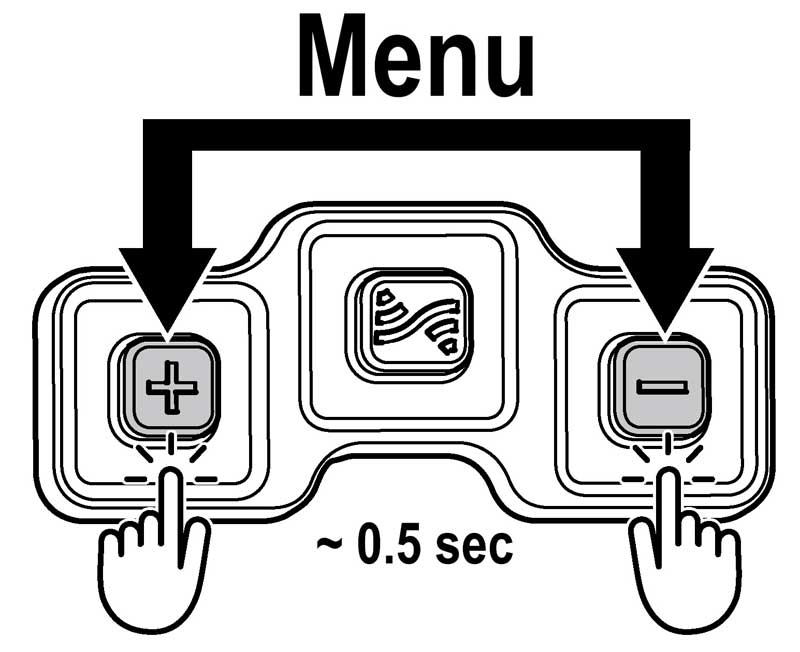

- Stimmgeführtes Menü
Besonderheiten vom Typ MT14H419A-108 GE Dual-COMM SCU innerhalb der ComTac IX Serie:
- Farbe: Grau / "Charcoal Grey"
- Comms: 50cm Comms-Zuleitung mit 10-Pin Stecker für 3M Peltor SCU-300EU WS GE und 3M Peltor SCU-300EU CY
Funk-Audio-Management und Anpassungsfähigkeit / Dual-COMM Fähigkeit

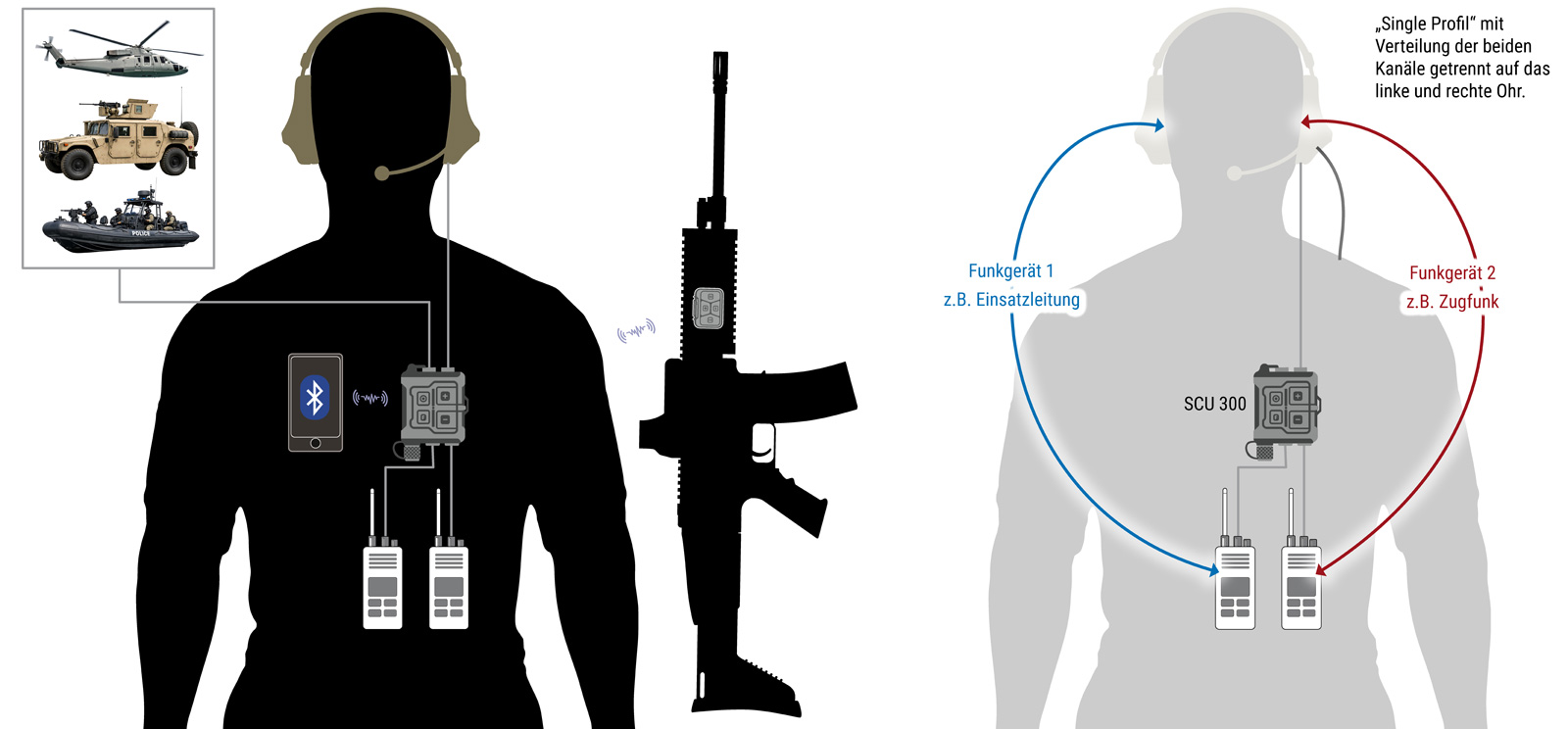

Beispielhafte Abbildung einer Gesamtlösung in Kombination mit der 3M Peltor SCU-300 (nicht im Lieferumfang).
Das ComTac IX bietet verschiedene Audioprofile für die Wiedergabe eingehender Funksignale. Im Mix Modus werden alle Funkquellen auf beiden Ohren wiedergegeben. Im Single-Side-Mode lassen sich mehrere Kommunikationskanäle räumlich trennen, sodass beispielsweise ein Funkkanal auf dem linken und ein weiterer auf dem rechten Ohr ausgegeben wird. Das Surround Profil positioniert Funksignale virtuell im Raum und unterstützt dadurch die Orientierung sowie die akustische Trennung unterschiedlicher Signalquellen.
Die Begrifflichkeit Dual Comm beschreibt die Fähigkeit des Systems, zwei unabhängige Kommunikationskanäle gleichzeitig zu verarbeiten. Im Single-Side-Mode werden diese beiden Kanäle nicht gemischt, sondern getrennt auf das linke und rechte Ohr verteilt. Dadurch kann der Anwender auch in hektischen oder einsatzkritischen Situationen sofort erkennen, von welcher Quelle eine Nachricht stammt.
Beispielsweise kann die Kommunikation der Einsatzleitung auf dem linken Ohr und der Zugfunk auf dem rechten Ohr ausgegeben werden. Die räumliche Trennung reduziert die mentale Belastung, verbessert die Sprachverständlichkeit und erleichtert die Priorisierung eingehender Informationen.
► Für die Adaption an einer sogenannten "Multi-PTT" wie z.B. der 3M Peltor SCU-300, Invisio V60, Ceotronics 3C etc., ist ein zusätzlicher Adapter notwendig. Sprechen Sie uns gerne an bei allen Fragen rund um die Kompatibilität mit Ihrer gewünschten Funk-Peripherie.
Natürliches Interaktionsverhalten NIB-Funktion (Natural Interaction Behavior)
Unabhängig von der Umgebungslautstärke ermöglicht die NIB-Funktion ein vollkommen natürliches Reagieren, bidirektionales/Vollduplex-Kommunizieren und Interagieren im Team. Somit sind mit diesem Gehörschutz- und Kommunikationssystem sowohl in absoluter Stille, in extremem Lärm als auch in dynamischen Lautstärke-Umgebungen taktische Einsätze möglich. Dies wird durch die Kombination von zwei unabhängigen Kommunikationskanälen und ausgeklügelten Hard- und Softwarelösungen ermöglicht. Der ideale Einsatzbereich ist die Teamkommunikation auf Schnellbooten, gepanzerten Fahrzeugen oder in Helikoptern.
Kommunikationskanal 1: Umgebungswahrnehmung über die integrierten Außenmikrofone
Unter Gehörschutz sind die Wahrnehmung der Umgebung und die Kommunikation mit Teammitgliedern eine Herausforderung.
Die Außenmikrofone des ComTac IX ermöglichen die Wahrnehmung der Umgebung auf eine natürliche Art. Die Elektronik filtert lauten Schall effektiv und lässt wichtige Informationen wie Sprache und sonstige Umgebungsgeräusche zum Träger des Headsets hindurch. Über diese Möglichkeit hinaus, können die Umgebungsgeräusche sogar verstärkt werden, sodass Umgebung und Kommunikation noch klarer und sicherer wahrgenommen werden. In leisen Umgebungen und bei mittlerer Umgebungslautstärke funktioniert diese Art der Kommunikation hervorragend.
Kommunikationskanal 2: Integrierte Vollduplex-Intercom
Doch was passiert, wenn die Umgebung einer permanent hohen Schallbelastung ausgesetzt ist, die zum Beispiel durch Motorenlärm in Fahrzeugen oder von Maschinen erzeugt wird? Unter diesen Bedingungen ist es weder ohne noch mit einem Gehörschutz-Headset möglich, Sprache von anderen Teammitgliedern wahrzunehmen. Sobald der Umgebungslärm sehr laut bzw. lauter als die Sprache ist, kann diese nicht mehr verstanden werden. In diesem Fall ermöglicht die drahtlose Headset-zu-Headset-Kommunikation des ComTac IX eine reibungslose Teamkommunikation. Sobald sich zwei oder mehr NIB-fähige Geräte in einer Reichweite von 5 bis 10 Metern befinden, verbinden sie sich automatisch. Dies ermöglicht eine Vollduplex-Funkkommunikation für bis zu vier gleichzeitige Sprecher und sechzig Zuhörer, ohne dass ein zusätzlich angeschlossenes Funkgerät erforderlich ist. Diese Funkverbindung lässt sich natürlich nicht nur in lauten Umgebungen nutzen, sondern auch in leisen Situationen, in denen eine taktisch unauffällige Kommunikation (Flüstern) nötig oder erwünscht ist.
Ein Abhören oder gar eine Standortbestimmung aus der Ferne sind durch die äußerst niedrige Sendeleistung ausgeschlossen.
Umgebungswahrnehmung und Funkkommunikation als Team
Die Umgebungswahrnehmung ist eine natürliche und intuitive Art der Kommunikation. Über die Mikrofone kann durch die sich verändernde Lautstärke wahrgenommen werden, wie weit entfernt sich eine Geräuschquelle befindet. In leisem bis mittellautem Umfeld funktioniert dies hervorragend. In lauten Umgebungen ab 80 dB findet die Kommunikation über die Voll-Duplex-Intercom statt. Und auch die Funkübertragung wurde an diese Szenarien angepasst. Die Elektronik erkennt den Abstand der Funkteilnehmer und passt die Lautstärke an die Entfernung an. Je näher sich Gesprächsteilnehmer befinden, umso lauter wird die Übertragung, und je weiter die Personen sich entfernen, umso leiser wird die Sprache - die Lautstärke wird sanft ein- und ausgeblendet, wenn sich der Empfänger weiter vom Sender annähert oder entfernt. Somit ist sowohl in leisen als auch in lauten Umgebungen eine natürliche und intuitive Kommunikation sichergestellt - die Umgebungswahrnehmung und die Funkkommunikation ergänzen sich perfekt.

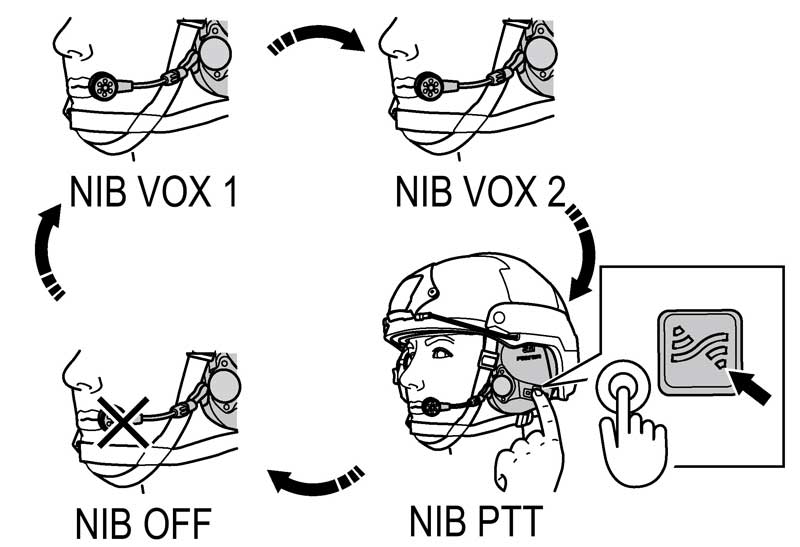

NIB-Modi:
• Aus
• PTT
• VOX 1
• VOX 2
NIB-Modus ausgeschaltet
In diesem Modus ist die Umgebungswahrnehmung weiterhin aktiv. Es findet jedoch keine Funkkommunikation statt. Entsprechend kann in Umgebungen mit wenig Lärmbelastung ganz natürlich über die Außenmikrofone kommuniziert werden.
NIB-PTT-Modus
Im Push-to-Talk-Modus wird die Funkkommunikation ausschließlich über das Drücken der PTT-Taste aktiviert. Dies ermöglicht die maximale Kontrolle über die Funkkommunikation, unabhängig von der Umgebungslautstärke und dem Sprechpegel der eigenen Stimme. Dabei ist jedoch eine freie Hand nötig, um die Taste zu drücken.
Kommunikation mit freien Händen für maximale Bewegungsfreiheit - VOX (Voice Operated Exchange)
Die meisten Funkgeräte besitzen eine PTT-Taste (Push to Talk), um die Sprachkommunikation, zu aktivieren. Wie auch das ComTac IX im PTT-Modus. Es gibt jedoch auch Situationen, in denen keine freie Hand zur Verfügung steht oder maximale Bewegungsfreiheit erforderlich ist. Die VOX-Funktion öffnet den Übertragungskanal automatisch durch Spracherkennung. Somit ist es möglich, die Funkkommunikation ohne Drücken einer Taste zu aktivieren. Entsprechend kann im Einsatz vollständig freihändig operiert werden. Zur Aktivierung ist ein entsprechender Schallpegel der Stimme nötig. Die Aktivierung wird nicht beim Flüstern ausgelöst.
VOX1 und VOX2 - maximale Flexibilität
Das ComTac IX verfügt über zwei verschiedene Modi, um die sprachgesteuerte Headset-zu-Headset-Funkkommunikation zu aktivieren. Somit kann die Sprachsteuerung an verschiedene Einsatzszenarien angepasst werden.
NIB-VOX1 - Modus
In dieser Einstellung wird die Funkkommunikation über die Spracherkennung erst ausgelöst, wenn der Umgebungsgeräuschpegel 80 dB oder mehr beträgt. Unterhalb dieses Geräuschpegels findet die Kommunikation ganz natürlich über die Außenmikrofone statt. Im Headset befinden sich entsprechende Sensoren, die den Umgebungslärm permanent überwachen. Zusätzlich ist es jederzeit möglich, die Sprachkommunikation durch Drücken der PTT-Taste zu aktivieren.
NIB-VOX2 - Modus
Dieser Modus ermöglicht auch in leisen bis mittellauten Umgebungen unterhalb von 80 dB die sprachgesteuerte Aktivierung der Headset-zu-Headset-Kommunikation. Diese Funktion ist unabhängig von der Umgebungslautstärke. Auch hier ist es jederzeit möglich, durch das Drücken der PTT-Taste, die Funkkommunikation zu aktivieren.
Flexibel und anpassungsfähig für verschiedene Szenarien: NIB-Funktion
Die beiden Kommunikationskanäle in Verbindung mit der intelligenten Abstandswahrnehmung und den verschiedenen Möglichkeiten zur Aktivierung der Headset-zu-Headset-Funkkommunikation ermöglichen die Anpassung an verschiedenste Einsatzsituationen. Diese Kombination von bewährten und ausgereiften Technologien gibt Sicherheit und maximale Flexibilität.
Anschlussmöglichkeiten an eine Vielzahl von Kommunikationssystemen durch Einstellung der Mikrofonempfindlichkeit
Die Mikrofonempfindlichkeit kann an eine Vielzahl von Anschlüssen angepasst werden, womit verschiedenste Kommunikationslösungen unterstützt werden. Niedrig (simuliert ein dynamisches Mikrofon), Mittel (simuliert ein Elektretmikrofon), Hoch (simuliert ein Kohlemikrofon)
Somit kann das ComTac mithilfe des integrierten Mikrofon-Vorverstärkers an viele Audio-Peripheriegeräte angeschlossen werden, welche eine höhere Mikrofonvorverstärkung benötigen als die eines Mikrofons mit niedriger Mikrofonempfindlichkeit, wie z. B. eine Helikopter-Intercom im zivilen Einsatzbereich.
Funk-Audio-Management und Anpassungsfähigkeit
Das ComTac IX bietet drei Klangprofile für die Wiedergabe eingehender Funksignale. Im Mix-Modus ist der Funk auf beiden Ohren gleichermaßen zu hören, während der Single-Side-Mode das Signal aufteilt. Das Surround-Profil simuliert die Herkunftsrichtung des Funksignals aus verschiedenen Positionen, um die Orientierung zu verbessern.
MAP - Mission Audio Profiles
Das MAP-Feature bietet eine Möglichkeit zum Anpassen der Audio-Einstellungen für das Umgebungshören des Headsets für den jeweiligen Einsatzbereich. Bei herkömmlichen aktiven Gehörschutz-Headsets ist der Frequenzgang fest vordefiniert, das heißt, man regelt die Umgebungslautstärke linear. Der Anwender kann nur die Lautstärke erhöhen oder reduzieren.
Die MAP-Funktion ist ein alternativer Modus für das Umgebungshören mit verschiedenen Verstärkungseinstellungen und Frequenzanpassungen, um das Hörvermögen in unterschiedlichen Situationen zu verbessern. Die Mission Audio Profiles wurden für den Kampfeinsatz und kampfunterstützende Operationen entwickelt. Mit den einstellbaren Mission Audio Profiles passt sich das ComTac IX flexibel an verschiedene Einsatzbedingungen an.
| MAP-Profil | Verwendungszweck | Eigenschaften |
 Comfort Mode |
Für Komfort in einer sehr lauten Umgebung. |
Geringe Lautstärkewiedergabe und sehr enger Frequenzgang. Kann verwendet werden, wenn Lärm über einen längeren Zeitraum vorliegt (z.B. im Fahrzeug oder Flugzeug) und Umgebungswahrnehmung keinen Vorrang vor Kommunikation hat. |
 Conversations Mode |
Für ein natürliches Hörerlebnis, bei dem der Schutz vor plötzlich auftretenden Geräuschen erforderlich ist. | Hebt den Frequenzbereich an, der für die Kommunikation von Angesicht zu Angesicht wichtig sind und senkt den Frequenzbereich außerhalb des Sprachbereiches ab. |
 Patrolling Mode |
Für hohes Situationsbewusstsein beim Gehen in einer Umgebung mit wenig Geräuschen. | Hohe Wiedergabelautstärke der Umgebung, jedoch mit mit reduzierten hohen Frequenzen zur Begrenzung von Schrittgeräuschen (z.B auf Kies oder Gras) und Ausrüstungsgegenständen welche am Körper getragen werden und bei Bewegung Geräusche verursachen. |
 Overwatch Mode |
Für starkes Situationsbewusstsein in einer leisen Umgebung. | Höchste Lautstärkewiedergabe der Umgebung und breitester Frequenzgang, um das Hörvermögen auf Aufklärungseinsätzen zu maximieren. Für maximal bewusstes Hören und Geräuscherkennung in einer leisen Umgebung. |
 Silent Mode |
Zur maximalen Geräuschreduzierung in lauten Umgebungen | ComTac IX bietet die Möglichkeit, die Umgebungsüberwachung gänzlich zu deaktivieren, ohne dabei das Headset auszuschalten. Dies kann in sehr lauten Umgebungen von Vorteil sein, in denen Umgebungsgeräusche als störend empfunden werden und man sich voll und ganz auf die Funkkommunikation konzentrieren muss. |

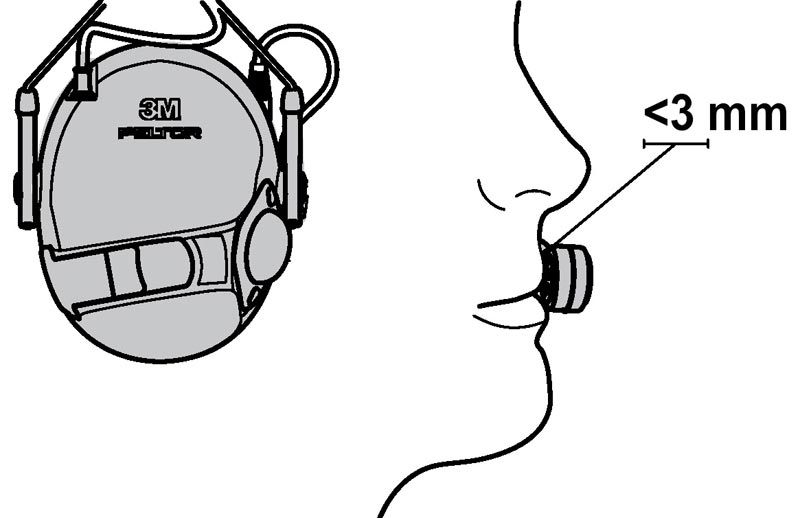

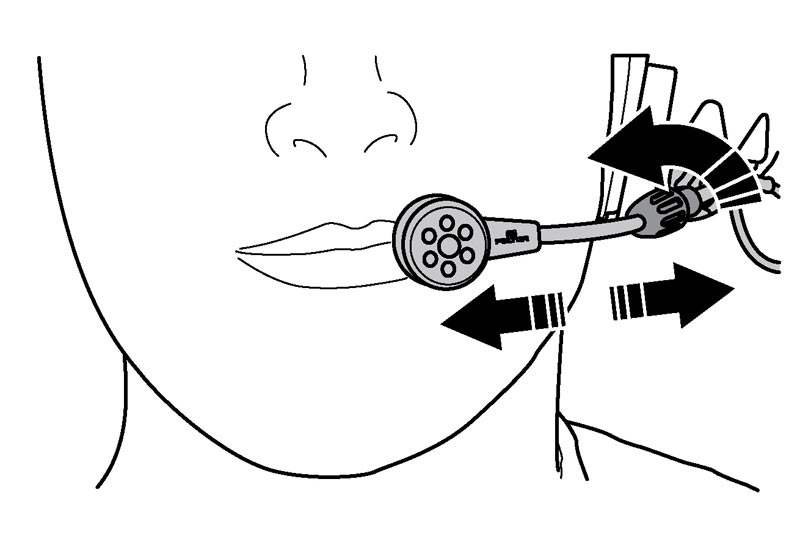

Durchdachtes Sprachmikrofon und funktionale Mikrofonhalterung
Das ComTac IX zeichnet sich durch ein Mikrofon-Design aus, das sowohl Links- als auch Rechtshänder unterstützt und eine flexible Positionierung ermöglicht. Die Mikrofonkapsel ist eingebettet in patentierten 3M-Schaumstoff mit geschlossenen Zellen und bietet eine verbesserte Geräuschunterdrückung bei starkem Lärm und Wind und hebt gleichzeitig den Schutz gegen das Eindringen von Staub und Wasser an (IP68 zertifiziert, 6m Wassertiefe / 30 min).
Konvertibler Kopfbügel - einfacher Wechsel auf ARC-Rails
Es ist sehr einfach möglich, zwischen den Tragevarianten Kopfbügel oder Helmadaption zu wechseln. Der ComTac IX bietet eine optimal gestaltete Führung zum Ein- und Ausrasten des Verbindungskabels für einen schnellen Wechsel zwischen ARC-Railadaptern und Kopfbügel. Zudem werden „Hotspots“ verhindert, die beim Tragen unter dem Helm zu Druckstellen führen können.
Schlanke Kapselkonstruktion mit hoher Dämmleistung
Das 3M PELTOR ComTac IX kombiniert eine hohe Dämmleistung von 29 dB SNR mit einer besonders schlanken Kapselkonstruktion. Die Ohrmuschel wurde so ausgelegt, dass sie das Gehör zuverlässig vor schädlichem Lärm schützt und gleichzeitig die Bewegungsfreiheit sowie den Tragekomfort verbessert.
Durch das flache Low Profile Design bleibt das Headset auch unter modernen ballistischen Helmen komfortabel tragbar. Die kompakte Bauform reduziert Druckstellen und verbessert die Kompatibilität mit weiterer Schutzausrüstung. Dadurch eignet sich das ComTac IX für den Einsatz mit High Cut, Mid Cut und Low Cut Gefechtshelmen gleichermaßen.
Gerade bei langen Tragezeiten, dynamischen Bewegungen und dem Anschlagen von Langwaffen zeigt sich der Vorteil der schlanken Bauweise. Das Headset sitzt nah am Kopf, minimiert störende Berührungspunkte und unterstützt einen sicheren und komfortablen Einsatz auch unter anspruchsvollen Bedingungen.
Zuverlässige Funktion auch unter härtesten Bedingungen
Die robuste Bauweise erfüllt militärische Standards (MIL-STD-810H / MIL-STD-461G / MIL-STD-464D) und bietet zuverlässigen Schutz gegen Staub und Wasser. Zudem wird eine Salzwasserbeständigkeit gewährleistet (Salzgehalt: 5 % / Wassertiefe: 2m / Dauer: 30min). Selbst bei Ausfall der Batterien bleibt die externe Kommunikationsfähigkeit erhalten, was in kritischen Situationen entscheidend sein kann.

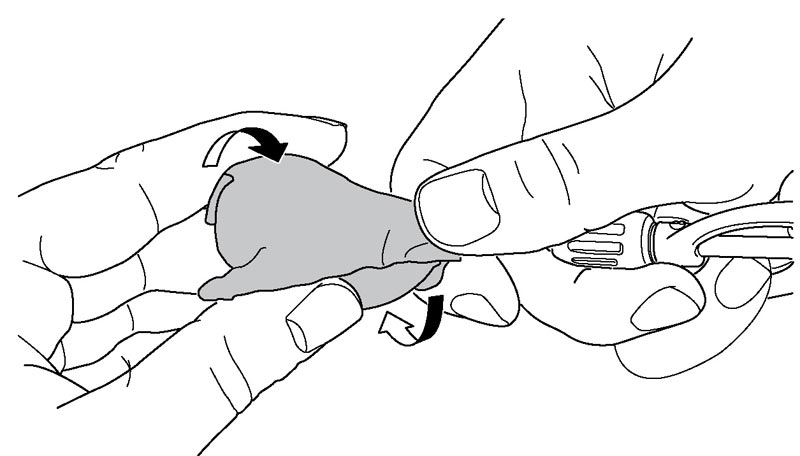

Dual-Protection für extrem laute Umgebungen
In besonders lauten Einsatzumgebungen bietet das ComTac IX zusätzlichen Schutz durch die Kombination mit Gehörschutzstöpseln. Der spezielle Ear Plug Modus erhält dabei ein gewisses Maß an auditivem Bewusstsein, indem er die Dämpfung durch die Stöpsel ausgleicht und so weiterhin eine effektive Kommunikation ermöglicht.
Neben den elektronischen Gehörschutzstöpseln 3M Peltor TEP-300, sind auch die passiven 3M E-A-R Classic Gehörschutzstöpsel, zusammen mit dem ComTac IX zertifiziert gemäß EN-352. Dadurch erreicht man Dämmwerte von bis zu 41dB SNR (ausführliche Dämmwerttabelle siehe Tab "technische Details" auf dieser Seite). Durch diese doppelte Schutzwirkung wird selbst die Lärm-Emission eines startenden Hubschraubers für Personen am Boden, Abschuss von Artillerie oder großkalibrigen Langwaffen auf ein nicht schädliches Maß reduziert, bei gleichzeitiger, voll erhaltener Kommunikationsfähigkeit.
► Übersicht der kompatiblen und zugelassenen TEP-300 Aktiv-Gehörschutzstöpsel:
Soundscape
Diese Funktion passt in Abhängigkeit vom Lärm im Umfeld des Benutzers einige Einstellungen automatisch an. Bei eingeschalteter Soundanpassung sind die folgenden Funktionen aktiviert:
- Erhöhte Funklautstärke bei starkem Dauerlärm (bei auf Auto eingestellter Funklautstärke).
- Erhöhte Lautstärke für die Sprachmitteilungen bei starkem Dauerlärm.
- Verringertes statisches Funksignal / Rauschen zwischen Übertragungen.

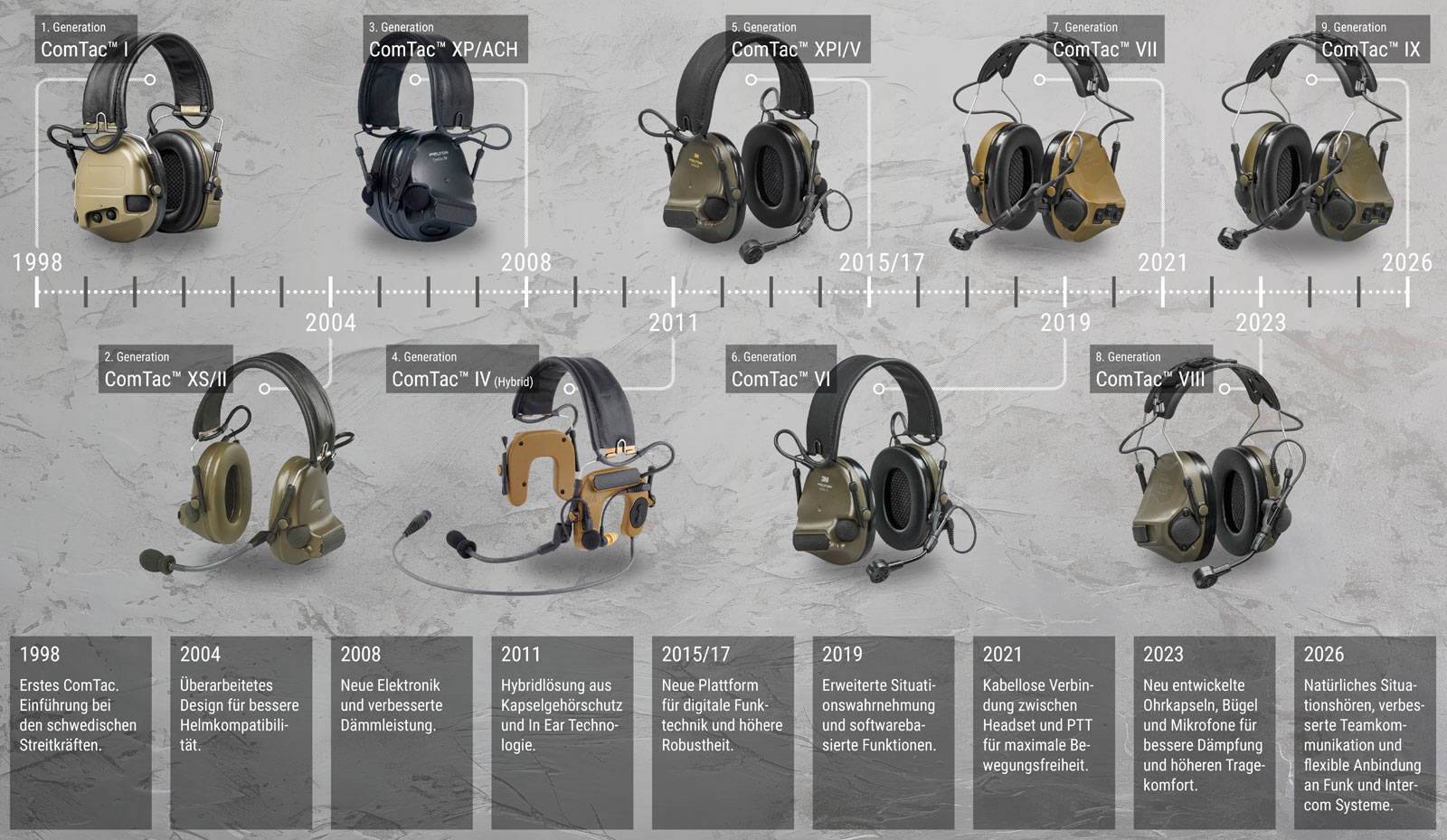

ComTac IX - basierend auf einer 28 jährigen Erfolgsgeschichte der ComTac Serie
Das erste ComTac Headset wurde 1998 eingeführt. Es wurde entworfen, um Einsatzkräften einen taktischen Vorteil zu verschaffen und etablierte sich schnell als eine vertrauenswürdige Lösung für militärische und polizeiliche Operationen weltweit. Mit dem ComTac IX präsentiert 3M Peltor die nächste Generation der ComTac Kommunikations- und Gehörschutzplattform.
Lösungsentwicklung & Systemintegration
COMHEAD entwickelt für jedes taktische Einsatzgebiet eine maßgeschneiderte Lösung. In einer detaillierten IST-Analyse ermitteln wir den exakten Bedarf und die notwendigen Schnittstellen, um zu gewährleisten, dass die Implementierung in bestehenden Strukturen problemlos gelingt. Die Spezialisierung von COMHEAD als System-Integrator garantiert die reibungslose Einbindung des ComTac IX in komplexe Szenarien. Wir erstellen ein maßgeschneidertes Angebot, das die passende Konfiguration für Ihre taktischen Anforderungen enthält.
Onboarding & Schulung
Wir konfigurieren die Hardware vorab und übernehmen das Onboarding sowie die gesetzlich vorgeschriebene Unterweisung der Nutzer. Dieser Prozess stellt sicher, dass die Technik ab dem ersten Tag einsatzbereit ist und Bedienfehler ausgeschlossen werden. Unsere Schulungen und Trainings vermitteln den Teilnehmern den sicheren Umgang mit diesem modernen taktischen Gehörschutz, um das volle Potenzial der NIB-Technologie und der Audio-Profile auszuschöpfen. Somit sorgen wir für mehr Bewusstsein bei den Trägern und Verantwortlichen für überzeugenden Schutz und perfekte Sprachverständigung in lärmbelasteten, rauen Einsatzlagen.
COMHEAD 3-Jahres-Garantie
Mit der 3-Jahres-Garantie von COMHEAD entscheiden Sie sich für maximale Sicherheit und langfristige Qualität. Unsere Lösungen stehen nicht nur für innovative Technik, sondern auch für dauerhafte Zuverlässigkeit im täglichen Einsatz. Was das für Sie bedeutet:
- 3 Jahre Garantie auf alle 3M Peltor Gehörschutz-Headsets und Vokkero Funkgeräte
- Planungssicherheit durch langfristigen Investitionsschutz
- Geprüfte Qualität, entwickelt und gefertigt nach höchsten Standards
- Schneller Service und kompetente Unterstützung im Garantiefall
COMHEAD Lösungen sind für den professionellen Einsatz konzipiert. Die erweiterte Garantie unterstreicht unseren Anspruch, Technik zu liefern, auf die Sie sich verlassen können. Heute, morgen und in drei Jahren.
COMHEAD Free Lifetime Support
Unterstützung, solange Sie COMHEAD-Artikel nutzen. Technik ist nur so gut wie der Service dahinter. Deshalb bietet COMHEAD Dir kostenlosen Lifetime-Support, ohne versteckte Kosten.
- Kostenfreier Support über die gesamte Nutzungsdauer
- Direkter Kontakt zu erfahrenen COMHEAD-Experten
- Schnelle Hilfe bei technischen Fragen, Konfiguration oder Updates
- Zuverlässige Begleitung – auch lange nach dem Kauf
Ob im laufenden Betrieb oder bei neuen Anforderungen: Unser Support endet nicht nach der Installation. Wir bleiben an Ihrer Seite und sorgen dafür, dass Ihre COMHEAD-Lösung dauerhaft reibungslos funktioniert.
Technische Spezifikationen:
Allgemein
- Modell/Region: ComTac IX / EMEA und APAC
- Ghost Voice Sprachoptionen: Englisch (Standard), Spanisch, Französisch, Deutsch
- Soundscape: Ja

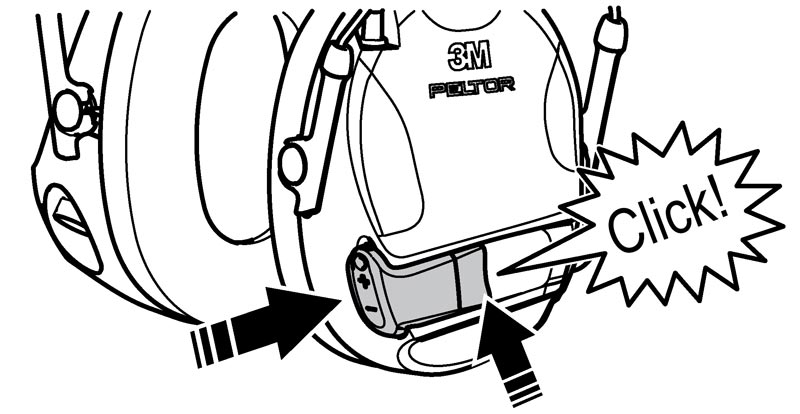

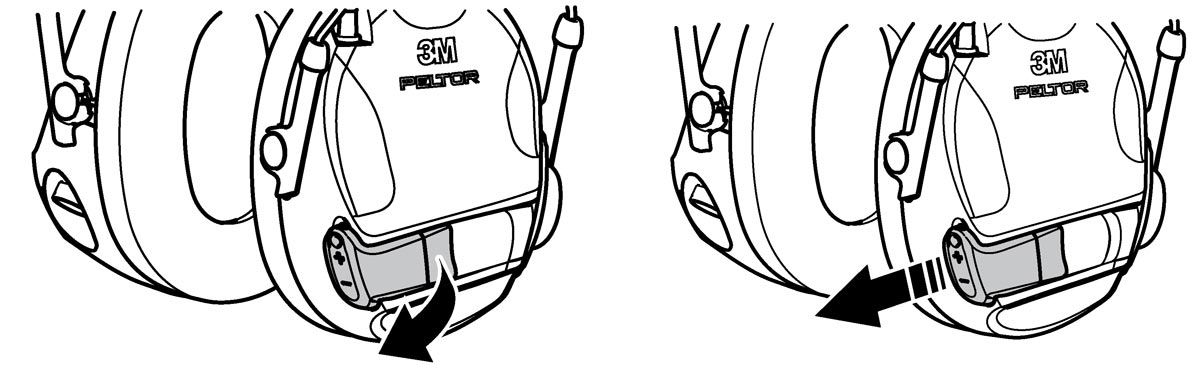

- Batteriefach: Versiegeltes Gehäuse. Einseitig
- Kopfbänder Stil: Verstellbares, flaches, gummiertes Band. Umwandelbar zur Helmbefestigung.
- Ohrmuschel-Stil: Flaches Profil. Über dem Ohr
- Sprechmikrofon Typ: Teleskop. Dynamisch. Geräuschunterdrückend. Wasserdicht (IP68), 6m / 30 min
- Sprechmikrofon Frequenzgang: 200 Hz ~ 7 kHz
- Sprechmikrofon Impedanz: Ungefähr 150 Ohm
- Abgangskabel Typ / Länge: (ausgewählte Modelle) Gerade. Kevlar® Gesponnen / Ungefähr 500 mm.

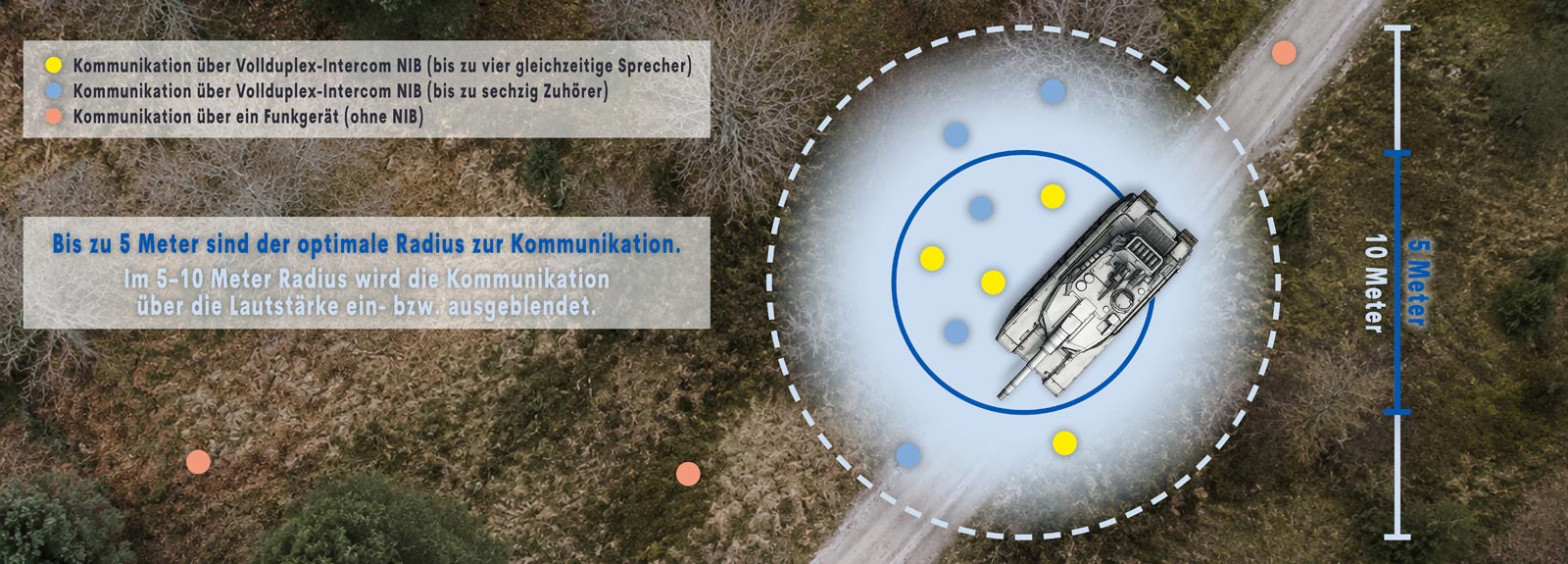

Kurzdistanzen-Intra-Team-Kommunikation (NIB)
- Frequenzband: 864 MHz (Europa) und 915 MHz (USA)
- Betriebsmodus: Vollduplex (Für bis zu 4 gleichzeitige Sprecher)
- Leistungsausgang: 0,2 mW (915 MHz), 5 mW (864 MHz)
- Reichweite: 0-5m (optimal) und 6-10m (Ein-/Ausblenden)
- Modulation: TDMA-Protokoll
- NIB-Modi: Aus, PTT, VOX 1, VOX 2
Abgangsstecker Optionen
- Einzelkommunikation: NATO-verkabelt Steckertyp: 4-polig U/174 (-86)
- Einzelkommunikation: PELTOR-verkabelt Steckertyp: 4-polig U/174 (-38)
- Doppelkommunikation: Steckertyp: 5-polig U-384/U (-35)
- Doppelkommunikation: Steckertyp: 10-polig (-108)
Funktion zum Hören von Umgebungsgeräuschen
- Mission Audio Profile (MAP) (Standard): Beobachtung, Patrouille, Gespräch, Komfort, AUS

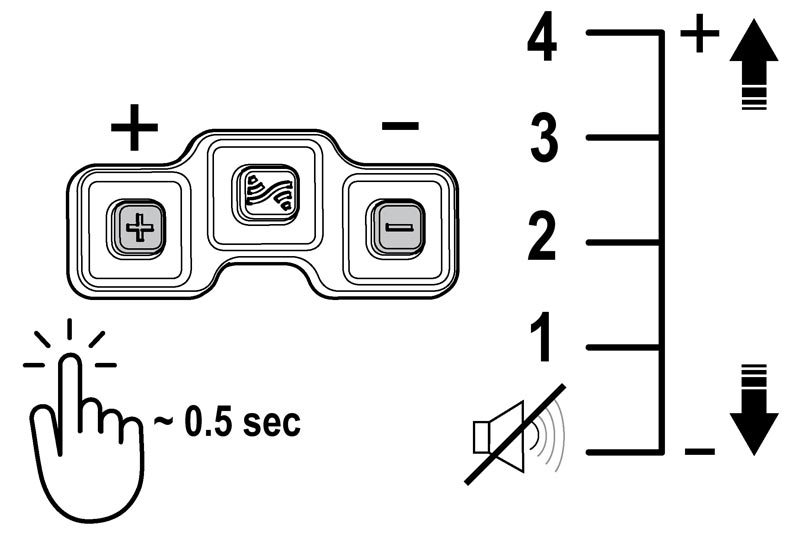

- Klassisch: 4 Verstärkungsstufen und AUS
- Gehörschutzstöpsel-Modus: Ja
Leistungs-/elektrische Eigenschaften

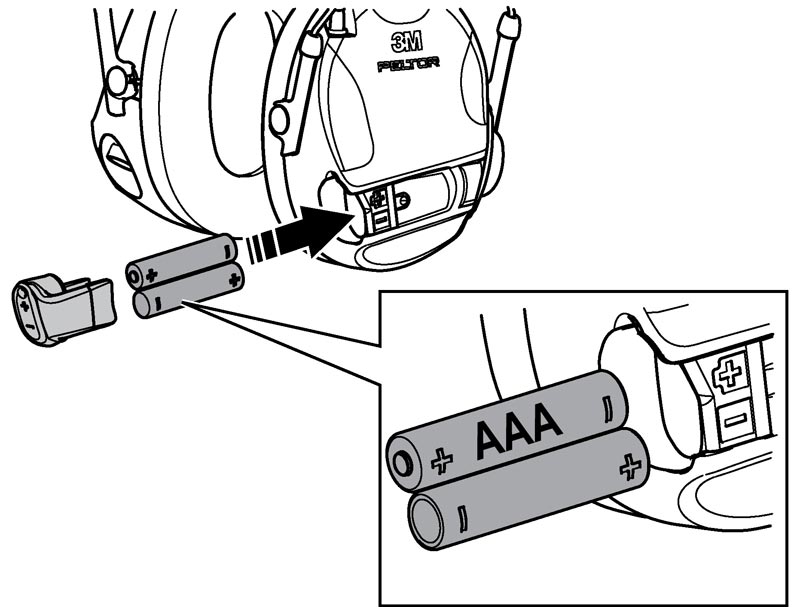

- Batterietyp: 2x AAA Alkaline (LR03)
- Betriebszeit: Nur Umgebungsgeräusche, ungefähr 50 Stunden (batterie- und temperaturabhängig)
- Betriebszeit: Umgebungsgeräusche und NIB, ungefähr 30 Stunden (batterie- und temperaturabhängig)
Militärische Teststandards
- Umweltleistung: Getestet gemäß den anwendbaren Abschnitten der MIL-STD-801H
- Elektromagnetische Störungen: Getestet gemäß den anwendbaren Abschnitten der MIL-STD-461G
- Gefährdung durch elektromagnetische Strahlung für Munition (HERO), Personal (HERP) und Treibstoff (HERF): Bewertet nach den anwendbaren Grenzwerten in MIL-STD-464D
Physikalische Eigenschaften
- Gewicht mit Batterien: (-02): 294 g (10,37 Oz). (-86): 339 g (11,95 Oz)
- Farboptionen: Anthrazitgrau (GE) / O.D Grün (GN)
Umwelteigenschaften
- Betriebstemperatur*: -40°F / -40°C bis 131°F / 55°C
- Lagerungstemperatur: ≤72h: -67°F / -55°C bis 159,8°F / 71°C . >72h: -4°F / -20°C bis 104°F / 40°C
- Produktlebensdauer: 5 Jahre, ohne Batterien, bei Raumtemperatur
- Salzwasserbeständigkeit: Salzwasser (5%) 2m bei 30 min
- Empfohlene Lagerbedingungen: Innenraum mit kontrolliertem Klima (<90% Luftfeuchtigkeit)
STANDARD EN 352-1:2020
3M empfiehlt strengstens eine persönliche Dichtsitzprüfung für den Gehörschutz. Untersuchungen weisen darauf hin, dass die Schalldämmung aufgrund der Passgenauigkeit, Anpassungsfähigkeit und Motivierung der Benutzer für die Benutzer geringer ausfallen kann als der/die auf der Packung angegebene(n) Schalldämmwert(e). Für die Anpassung der/des angegebenen Schalldämmwerte(s) sind die geltenden Vorschriften und Anweisungen zu beachten. Sollte es keine anwendbaren Vorschriften geben, wird eine Verringerung der/des angegebenen Schalldämmwerte(s) empfohlen, um den typischen Schutz zu erreichen.
Der Schalldämmwert (SNR) wurde mit einem abgeschalteten Gerät erreicht.
Kopfbügel mit Schaumdichtungsring
 | A:1 ƒ (Hz) | A:5 | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR | ||
| A:2 MV (dB) | 12.6 | 18.1 | 29.1 | 30.5 | 31.9 | 43.7 | 39.4 | 34 | 27.4 | 19.7 | 29.8 | 339 g |
| A:3 SD (dB) | 2.3 | 1.5 | 3.3 | 2.6 | 2.2 | 2.5 | 2.7 | 1.3 | 1.1 | 1.6 | 1.0 | |
| A:4 APV = MV − SD (dB) | 10.3 | 16.6 | 25.8 | 27.9 | 29.7 | 41.2 | 36.7 | 33 | 26 | 18 | 29 | |
A:6: S, M, L
Kopfbügel mit Geldichtungsring HY80
| A:1 ƒ (Hz) | A:5 | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR | ||
| A:2 MV (dB) | 12.1 | 17.8 | 29.2 | 34.9 | 33.9 | 43.2 | 39.3 | 36.3 | 28.1 | 19.3 | 30.4 | 374 g |
| A:3 SD (dB) | 2.2 | 1.4 | 2.9 | 2.2 | 2.2 | 3.2 | 3.3 | 1.2 | 1.3 | 1.8 | 1.2 | |
| A:4 APV = MV − SD (dB) | 9.9 | 16.4 | 26.3 | 32.7 | 31.7 | 40.0 | 36.0 | 35 | 27 | 18 | 29 | |
A:6: S, M, L
STANDARD EN 352-1:2020, EN 352-2:2020+A1:2024
Doppelschutzmodus, ComTac IX-Headset mit E-A-R Classic-Ohrstöpseln
| A:1 ƒ (Hz) | A:5 | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR | ||
| A:2 MV (dB) | 34.4 | 44.4 | 53.2 | 45.8 | 40.0 | 48.7 | 43.8 | 41.4 | 42.8 | 41.1 | 43.2 | 339 g |
| A:3 SD (dB) | 4.7 | 4.3 | 6.4 | 5.1 | 4.9 | 4.6 | 4.0 | 4.1 | 3.5 | 3.7 | 3.4 | |
| A:4 APV = MV − SD (dB) | 29.7 | 40.1 | 46.8 | 40.7 | 35.1 | 44.1 | 39.8 | 37 | 39 | 37 | 40 | |
A:6: S, M, L
Doppelschutz, ComTac™ IX-Headset mit TEP-300 EU oder CCC-GRM-25
| A:1 ƒ (Hz) | A:5 | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR | ||
| A:2 MV (dB) | 35.5 | 37.5 | 48.4 | 41.5 | 44.9 | 51.7 | 51.1 | 45.3 | 41.9 | 38.8 | 44.3 | 339 g |
| A:3 SD (dB) | 4.3 | 7.8 | 6.9 | 5.0 | 4.1 | 2.7 | 4.0 | 2.5 | 3.8 | 4.6 | 3.1 | |
| A:4 APV = MV − SD (dB) | 31.2 | 29.7 | 41.5 | 36.5 | 40.8 | 49.0 | 47.1 | 43 | 38 | 34 | 41 | |
A:6: S, M, L
STANDARD EN 352-4:2020
Kriterienniveaus |
Kriterienniveaus, Doppelschutzmodus |
|||||||||||||
|
|

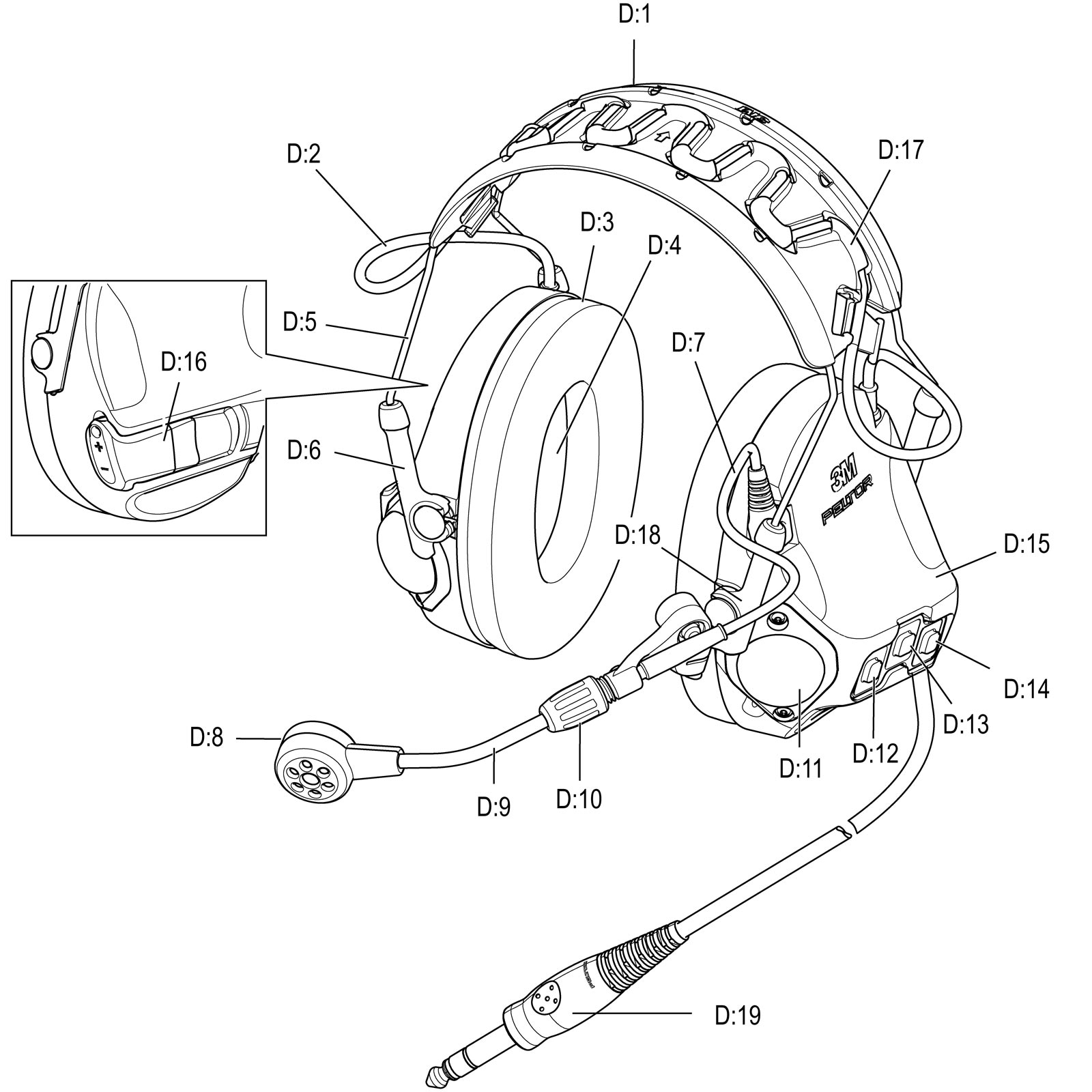

KOMPONENTEN
 |
|
D:1 Kopfbügel (SEBS) |
Passende Batterien
| Batterie | AAA |
|---|---|
| Nicht wiederaufladbar | Alkalisch |
| Nicht wiederaufladbar | Zink-Kohle |
| 3M PELTOR nicht wiederaufladbar | Lithium |
| 3M PELTOR wiederaufladbar | LR03NM Ni-MH |
| NEXcell® EnergyON® wiederaufladbar | AAA 800 mAh Ni-MH |
- Explosionsgefahr, wenn die Batterien durch einen falschen Typ ersetzt werden.
- Akkus dürfen nicht bei Temperaturen über 45 °C (113 °F) geladen werden.
- Nur passende Batterien verwenden.
- Niemals Alkaline-, Standard- (Kohle-Zink), Lithium-Ionen- oder wiederaufladbare Batterien gemischt verwenden.
EINRICHTUNG
BATTERIEN ENTFERNEN/EINLEGEN
Stellen Sie sicher, dass Sie vor dem Austauschen des/der Akkus den Inhalt von "2. Sicherheit" gelesen und verstanden haben. Das ComTac™ IX-Headset benötigt für den Betrieb 2 AAA-Batterien.
HINWEIS: Das Headset zeigt mit der Sprachmitteilung "Batteriestatus niedrig" an, dass die Batteriespannung niedrig ist.
HINWEIS: Für bestimmte ComTac-Modelle kann das Headset über unterstützte externe Geräte wie Sprechfunkgeräte/Intercoms mit Strom versorgt werden.
- Innenseite des Batteriedeckels anheben.
- Batterieabdeckung nach außen schieben.
- Batterien entsprechend der Abbildung in das Batteriefach einlegen.
- Batteriedeckel schließen.
- Batteriedeckel in Richtung Kapsel schieben, bis ein Klick zu hören ist.
BETRIEBSZEIT
Die zu erwartende typische Betriebsdauer der Gehörschutzbatterie beträgt bei kontinuierlichem Betrieb bei:
- Hören von Umgebungsgeräuschen (LDF) und NIB: 30 Stunden
- Hören von Umgebungsgeräuschen (LDF): 50 Stunden
HINWEIS: Die Betriebsdauer kann abhängig von Umgebung, Temperatur und dem Typ, Alter bzw. Zustand der Batterie variieren.
AUFSETZANLEITUNG
Der Gehörschutz muss vor jeder Benutzung sorgfältig kontrolliert werden. Wenn er beschädigt ist, einen unbeschädigten Gehörschutz verwenden oder laute Umgebungen vermeiden.
KOPFBÜGEL

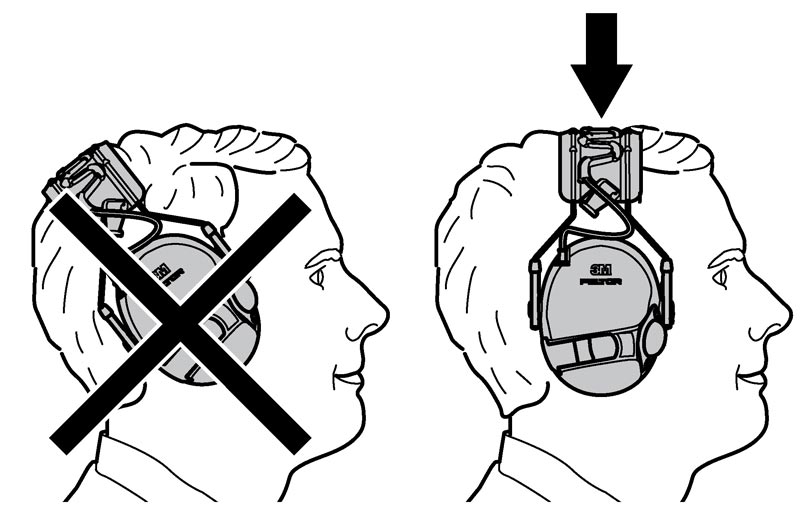

- Die Kapseln auf die Ohren setzen. HINWEIS: Dabei sicherstellen, dass der Kopfbügel über die Kopfmitte verläuft.

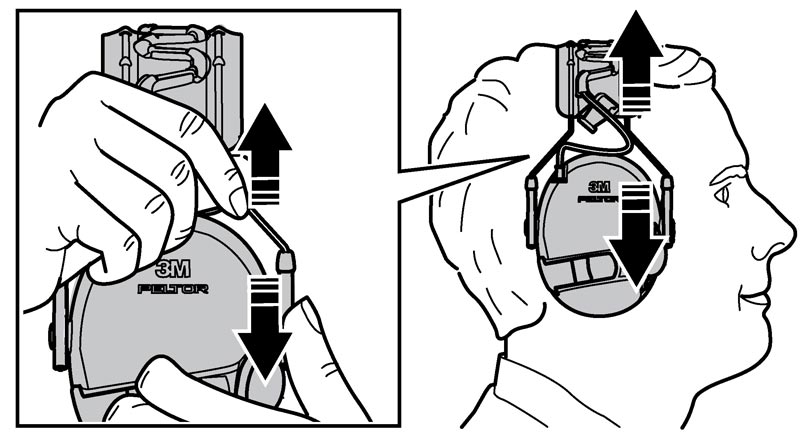

- Die Kapsel halten und den Kopfbügeldraht nach oben oder unten schieben.
ANLEGEN DES SPRECHMIKROFONS
Um die Leistung des Sprechmikrofons in lauten Umgebungen zu optimieren, darf das Sprechmikrofon nur wenige Millimeter (weniger als 3 mm) vom Mundwinkel entfernt sein.
HINWEIS: Bei Verwendung in hohen Höhen / beim Fliegen kann sich zum Beispiel beim Hubschrauberaufstieg der Umgebungsdruck schnell verringern und so die Empfindlichkeit des Sprechmikrofons beeinflussen. Wenn dies auftritt, muss das Mikrofon dichter am Mund positioniert und/oder lauter gesprochen werden, damit der Druck auf die Membran des Sprechmikrofons erhöht wird.
MIKROFON EINSTELLEN
- Das Mikrofon zum Mundwinkel biegen.
- Einstellschraube lösen.
- Mikrofonabstand einstellen, < 3 mm (1/8 in).
- Einstellschraube festziehen.

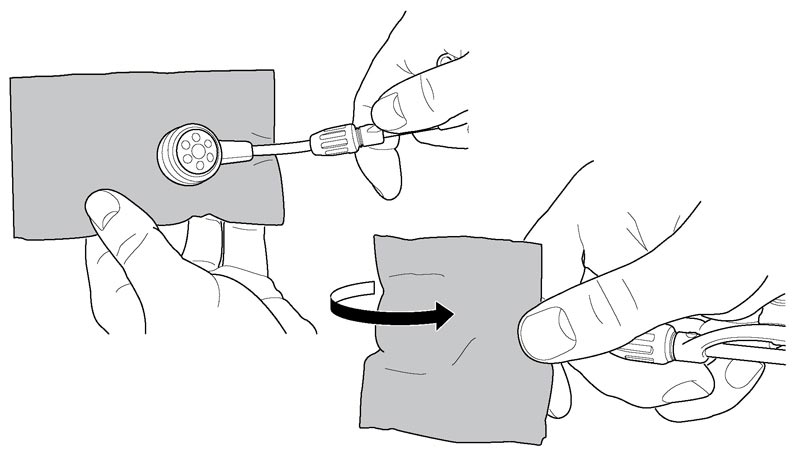

7.3. MIKROFONSCHUTZBAND ANBRINGEN
HINWEIS: Um bestmögliche Leistungswerte zu erreichen, das Schutzklebeband bei Beschädigung, Verschmutzung oder Verformung entfernen.
- Etwa 10 cm (4 in) vom Schutzklebeband abschneiden. Siehe "13. Ersatzteile und Zubehör".
- Schutzfolie vom Schutzklebeband abziehen.
- Schutzklebeband um das Mikrofon wickeln.
- Schutzklebeband andrücken.
GEBRAUCHSANLEITUNG

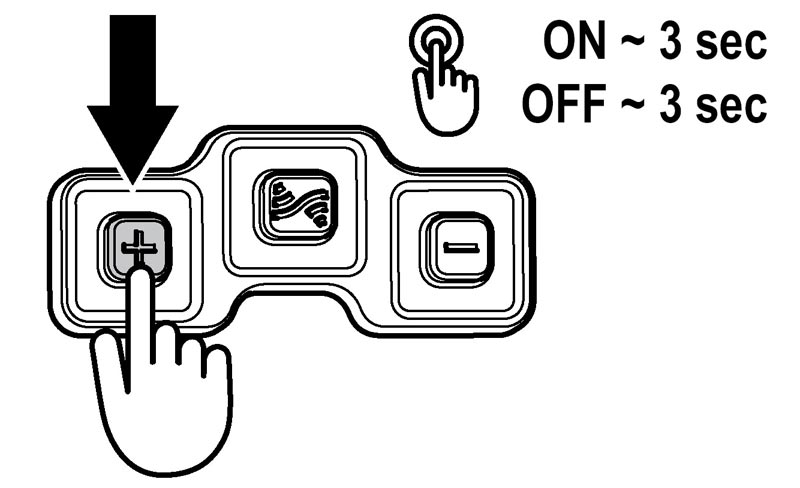

HEADSET EIN-/AUSSCHALTEN
- Die [+]-Taste drücken und mindestens 3 Sekunden halten.
Das Headset zeigt den Einschaltzustand mit einer passenden Sprachmitteilung "Gerät ein" oder "Gerät aus" an.
LAUTSTÄRKE EINSTELLEN
- Die [+]-Taste kurz drücken, um die Umgebungs-/Umweltlautstärke zu erhöhen.
- Die [–]-Taste kurz drücken, um die Umgebungs-/Umweltlautstärke zu verringern.
- Um die Umgebungsmikrofone abzuschalten, die [–]-Taste solange drücken, bis "Umgebungshören aus" zu hören ist. Das Headset befindet sich jetzt im Ruhemodus.
Das Headset zeigt mit einem Signalton an, wenn die maximale Lautstärke erreicht ist.
DIREKTE KOMMUNIKATION MITHILFE DER NIB-TECHNOLOGIE
NIB-ÜBERBLICK
Beispiel für den Betrieb:
- Die NIB-Funktion ist dafür vorgesehen, kurzreichweitige, direkte Kommunikation in Situationen zu unterstützen, in denen hohe Geräuschpegel die Effizienz der Umgebungsmikrofone verringert haben oder wo Flüstern aufgrund des Abstand schwierig zu hören ist.
- Die NIB-Funktion ermöglicht 4 Teammitgliedern ein simultanes Senden bei einer unbegrenzten Zahl an Zuhörern innerhalb eines Radius von etwa 10 Meter um den/die Sprecher. Dies wird als NIB-Gruppe bezeichnet.
- Fahrzeug- und Flugzeugbewegungen, Aufsitzen und Absitzen sowie geflüsterte Kommunikation, insbesondere wenn nicht alle Benutzer über externe taktische Funkgeräte verfügen, sind Anwendungsbeispiele, bei denen NIB hilfreich sein kann.
HINWEIS: NIB-Gruppen bauen sich automatisch selbst auf und basieren auf der NIB-Signalstärke und der Nähe zu anderen NIB-Geräten.
HINWEIS: Die Zugehörigkeit zu einer NIB-Gruppe wird abhängig davon, wo sich die NIB-Headsets befinden, automatisch festgelegt.
HINWEIS: Wenn die vier Sendekanäle belegt sind, können andere Benutzer weiterhin zuhören. Sie können aber erst etwas senden, wenn einer der vier Kanäle frei wird. In diesem Fall hören die weiteren Benutzer, die versuchen, etwas zu senden, Signaltöne, die anzeigen, dass die ausgehende Kommunikation nicht gesendet wird.
NIB-BEREICH
Das NIB-Signal fängt im Abstand von 5 Metern vom Sprecher an schwächer zu werden und bei etwa 10 Metern abzuklingen. Ein Radius von 3–5 Metern ist für eine Optimierung der NIB-Kommunikationen am besten geeignet.
Auch die Umgebung, die Ausrichtung der Antenne und andere verwendete Ausrüstungen können den tatsächlichen Bereich beeinflussen. Der Aufenthalt auf und in der Nähe von Funkwellen reflektierenden Oberflächen kann das Signal umleiten und den Sendebereich vergrößern. Die NIB-Antenne befindet sich in der linken Kapsel. Deshalb kann das NIB-Senden aufgrund eines Kopfschatteneffekts auf der linken Seite des Sprechers weiter reichen als auf der rechten. Unter besonderen Bedingungen kann das Senden über NIB weiter als 10 Meter reichen und umgekehrt kann das Signal auch weniger als 10 Meter weit reichen, wenn es zum Beispiel durch physische Barrieren blockiert wird.
SENDEN ÜBER NIB
Beim Senden über NIB findet keine Verschlüsselung statt. NIB verwendet ein Protokoll mit Mehrfachzugriff im Zeitmultiplex (Time Division Multiple Access, TDMA), was eine Decodierung anspruchsvoller macht.
Auch durch die geringe Ausgangsleistung für 915 mHz (~0,5 mW) und 864 MHz (~0,5 mW) ist das Signal sehr schwierig zu detektieren, da über kurze Reichweite gesendet wird.
Zum Vergleich: Ein parabolisches Mikrofon mit großer Reichweite kann normale Sprechkonversationen in Abständen von bis zu etwa 200 Meter abfangen. Auch Funkfrequenzen in der Umgebung machen es schwierig, das relativ schwache NIB-Signal herauszufiltern.
In Situationen, in denen die Wellenformen von Funkfrequenzen (Radio Frequency, RF) und elektromagnetischen Emissionen (Electromagnetic Emission, EM) wichtig sind, kann NIB schnell und einfach ausgeschaltet werden.
NIB-BETRIEBSMODI:

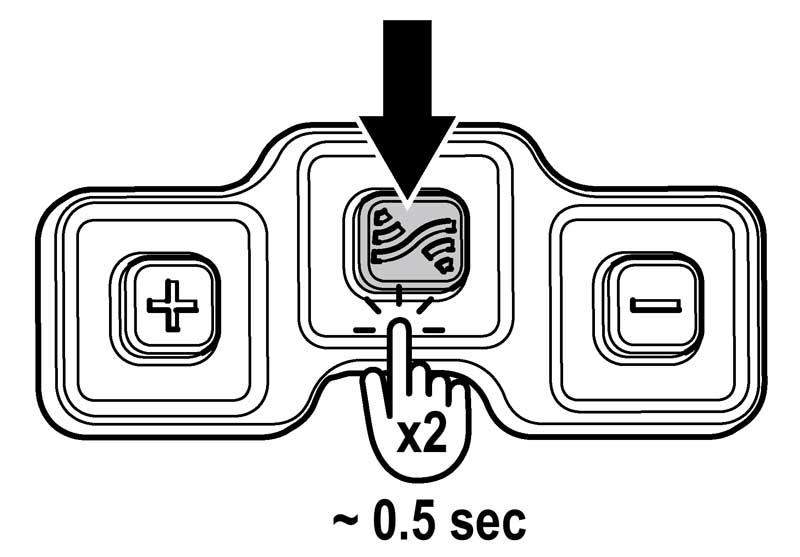

- Die NIB-Taste zweimal kurz antippen, um den NIB-Modus zu ändern.
Es gibt 4 unterschiedliche NIB-Modi.
- NIB VOX 1
- NIB VOX 2
- NIB PTT
- NIB OFF
HINWEIS: Für die meisten Benutzer wird der NIB PTT ON-Modus empfohlen. Dieser beugt unbeabsichtigtem Senden vor.
HINWEIS: Die NIB-Funktion ist sowohl im NIB-PTT-Modus als auch im NIB-VOX-Modus ständig aktiv. Um alle NIB-Aktivitäten vollständig zu deaktivieren, das Headset in den NIB-OFF-Modus schalten.
NIB VOX 1
In diesem Modus ist NIB eingeschaltet und die NIB-Kommunikationen werden bei einem Schalldruckpegel (Sound Pressure Level, SPL) der Umgebungsgeräusche von etwa 80 dB durch Sprache aktiviert und zu einer Handsfree-Funktion. Bei niedrigeren Schallpegeln kann die NIB-PTT-Taste verwendet werden, um eine NIB-Kommunikation zu übertragen.
Drücken der NIB-Taste im VOX-Modus ermöglicht auch die Kommunikation in ruhigen Umgebungen.
NIB VOX 2
In diesem Modus ist NIB eingeschaltet und die NIB-Kommunikationen werden unabhängig vom Schalldruckpegel der Umgebungsgeräusche durch Sprache aktiviert und zu einer Handsfree-Funktion.
Drücken der NIB-Taste im VOX-Modus ermöglicht auch die Kommunikation in ruhigen Umgebungen.
HINWEIS: Es ist entscheidend, dass sich das Sprechmikrofon dicht am Mund des Benutzers befindet. Es ist auch wichtig, dass der Benutzer lauter spricht, um bei Verwendung der Sprachaktivierung den NIB-Kanal zu öffnen. Wenn das Headset in einer Umgebung mit wechselnder Lautstärke arbeitet, können die Geräusche NIB VOX 1 und NIB VOX 2 wiederholt aktivieren. In dieser Situation kann NIB PTT verwendet werden.
HINWEIS: Um den Benutzer darauf hinzuweisen, dass das Headset über NIB nicht senden konnte, verfügt die NIB-Funktion über ein Signal für besetzte Kanäle (drei Signaltöne). Im NIB-VOX-Modus können laute Geräusche wie Waffenfeuer oder mit hoher Geschwindigkeit über das Sprechmikrofon streichender Wind das Senden über NIB aktivieren. Wenn sich mehr als vier verbundene Headsets im NIB-VOX-Modus befinden und unter einer der aufgeführten Bedingungen arbeiten, interpretiert das Headset die lauten Geräusche so, als wenn ein Benutzer versucht, etwas zu senden. Wenn dies passiert, hört der Benutzer in seinem Headset ein sich wiederholendes Besetzt-Zeichen. Wenn dies eintritt, kann der Benutzer das Headset in den NIB-PTT- oder den NIB-OFF-Modus schalten, um das Besetzt-Zeichen zu verringern. Darüber hinaus kann ein Benutzer die Warnsignale im Headset-Menü abschalten. Wenn innerhalb der Reichweite keine weiteren Headsets vorhanden sind und der Benutzer versucht, eine Übertragung zu starten, werden sie auch gewarnt, dass die Übertragung nicht erfolgreich war.
NIB PTT

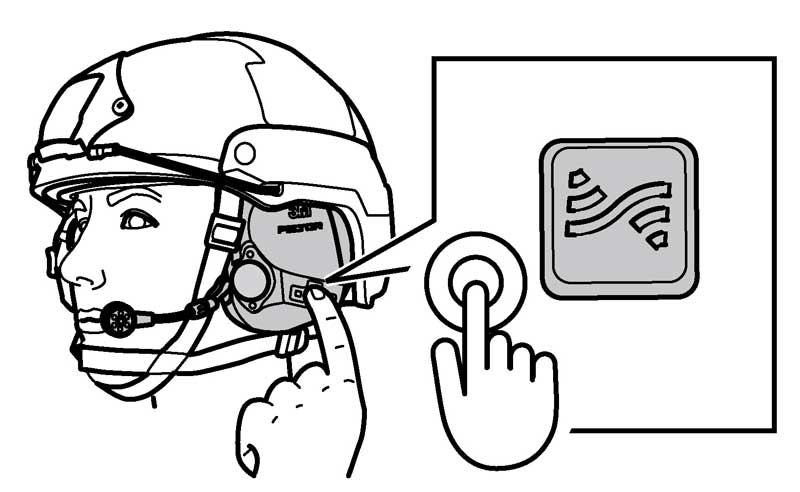

In diesem Modus ist NIB eingeschaltet und die PTT-Taste (Sprechtaste) muss unabhängig vom Geräuschpegel zum Senden gedrückt und gehalten werden.
- Beim Sprechen in das Mikrofon die NIB-Taste drücken und halten.
- Nach abgeschlossener Mitteilung die NIB-Taste loslassen.
HINWEIS: Sicherstellen, dass die NIB-Taste nicht gedrückt ist, wenn nicht in das Mikrofon gesprochen wird.
NIB OFF
Dieser Modus SCHALTET das Senden über NIB aus. Bei NIB OFF wird vom NIB-Funkgerät kein RF-Signal ausgesendet.
HINWEIS: Für die meisten Benutzer wird der NIB PTT ON-Modus empfohlen. Dieser beugt unbeabsichtigtem Senden vor.
DOPPELSCHUTZ- UND EARPLUGMODUS
Das ComTac™ IX-Headset ist darauf ausgelegt, bei hohen Geräuschemissionen einen doppelten Gehörschutz zu ermöglichen. Der TEP-300 oder ein nicht-elektronischer (passiver) Gehörschutz kann unter dem ComTac™ IX-Headset getragen werden, um einen doppelten Gehörschutz zu erreichen. Bei Verwendung eines nicht-elektronischen (passiven) Gehörschutzes kann es erforderlich sein, das ComTac™ IX-Headset in den Earplugmodus zu schalten, um Umweltgeräusche und Kommunikationen bewusst wahrzunehmen.
HINWEIS: Der Benutzer muss einen geeigneten Gehörschutzsitz sowohl für den Inohr- als auch den Außenohr-Gehörschutz erreichen, damit der Doppelschutz besteht.
DOPPELSCHUTZ MIT TEP-300
- TEP-300 einsetzen und einschalten. Siehe die Gebrauchsanleitung für den TEP-300.
- ComTac™ IX-Headset über die Ohren setzen und einschalten. Siehe Abschnitt "8.1. Headset ein-/ausschalten".
DOPPELSCHUTZ MIT PASSIVEM GEHÖRSCHUTZ UND EARPLUGMODUS
Der Earplugmodus ist sinnvoll, wenn ein doppelter Gehörschutz erforderlich ist und der Benutzer ein passives Gehörschutzgerät, wie den 3M™ E-A-R™ Classic-Ohrstöpsel, bevorzugt.
WARNUNG! Wenn unter den Kapseln keine ordnungsgemäß eingesetzten Ohrstöpsel getragen werden, darf das Headset NICHT im Earplugmodus verwendet werden. Sonst kann die Lautstärke einen gefährlichen Wert annehmen. Das Nichttragen ordnungsgemäß eingesetzter Ohrstöpsel im Earplugmodus kann zum Gehörverlust oder Verletzungen führen.
1. Den passiven Gehörschutz ordnungsgemäß einsetzen. Siehe Gebrauchsanleitung für den E-A-R™ Classic-Ohrstöpsel.
2. Das ComTac™ IX-Headset über die Ohren setzen.
Bei ausgeschaltetem Headset:

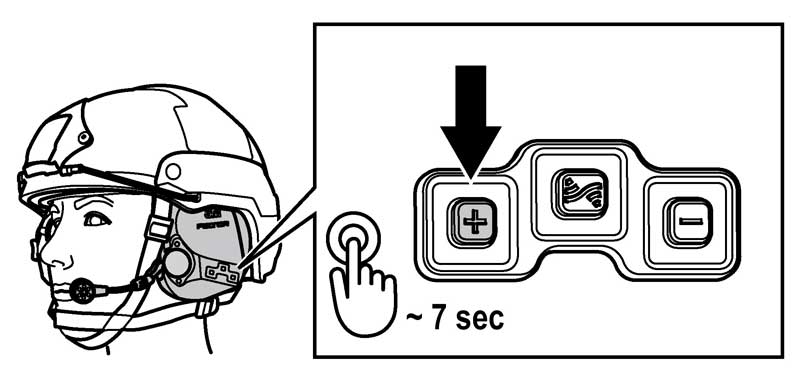

3. Die [+]-Taste drücken und solange halten, bis eine Sprachmitteilung "Gerät ein" sagt.
4. Die [+]-Taste gedrückt halten, bis eine Sprachmitteilung "Earplugmodus" sagt.
5. Das ComTac™ IX-Headset ausschalten, um den Earplugmodus auszuschalten.
Bei eingeschaltetem Headset:
3. Die [+]-Taste drücken und solange halten, bis eine Sprachmitteilung "Gerät aus" sagt.
4. Die [+]-Taste gedrückt halten, bis eine Sprachmitteilung "Earplugmodus" sagt.
5. Das ComTac™ IX-Headset ausschalten, um den Earplugmodus auszuschalten.
HINWEIS: Zuerst zeigt das Headset an, dass das Produkt ausgeschaltet ist. Die [+]-Taste gedrückt halten, bis eine Sprachmitteilung Earplugmodus anzeigt.
MENÜ-FUNKTIONEN
DURCH DAS MENÜ NAVIGIEREN
- Die [+]-Taste und die [–]-Taste gleichzeitig drücken, um in das Menü zu gelangen. Das Headset bestätigt mit der Sprachmitteilung dass der Benutzer im Menü ist
- Die [–]-Taste kurz drücken, um im Menü weiter zu gehen.
- Die [+]-Taste kurz drücken, um zu bestätigen oder in ein Untermenü hineinzugehen.
HINWEIS: Die Menüpunkte sind im Headset als Sprachmitteilung zu hören.
Um das Menü zu verlassen, die [+]- und die [–]-Taste gleichzeitig drücken. Das Headset verlässt das Menü automatisch, wenn 10 Sekunden lang keine Taste gedrückt wird.
COMTAC™ IX-HEADSET-MENU
- Umgebungshören
- Funklautstärke
- Erweiterte Einstellungen
- Balance
- Mikrofonlautstärke
- Mikrofonempfindlichkeit
- Batteriestatus
- Batterietyp
- Automatische Abschaltung
- Warnsignale
- Soundanpassung
- Radio Audio
- NiB frequency
- Sprache
- Reset auf die werkseitigen Grundeinstellungen
UMGEBUNGSHÖREN
HÖREN VON UMGEBUNGSGERÄUSCHEN ÜBERBLICK
Der Gehörschutz ist dafür vorgesehen, das Hören des Benutzers in lauten Umgebungen zu schützen, was zur Dämpfung von Geräuschen führt. Um das bewusste Hören aufrechtzuerhalten, kann oder sollte das Headset die Umgebungsgeräusche basierend auf Einstellungen verstärken. Um den Benutzer in verschiedenen akustischen Umgebungen zu unterstützen, bietet das Gerät zwei Hörmodi mit jeweils fünf Lautstärkeeinstellungen. Der Benutzer sollte die Lautstärkeeinstellung so vornehmen, dass seine Höranforderungen in speziellen Umgebungen optimiert werden. Bei Nutzung in lauten Umgebungen wie einer verdeckten Beobachtungsstellung, kann die maximale Lautstärke am vorteilhaftesten sein. Beim Betrieb in sehr lauten Umgebungen und der Überwachung von Funkkommunikationen, ist es empfehlenswert, das Hören von Umgebungsgeräuschen auszuschalten (stumm zu schalten). Die Verwendung des Headsets mit höchster Lautstärkeeinstellung für alle akustischen Umgebungen kann zu Hörstörungen führen und den Nutzen des Headsets reduzieren.
HÖRMODI
Die Funktion für das Hören von Umgebungs-/Umweltgeräuschen ist in zwei Modi verfügbar: Klassisch und Erweitert.
- Der Modus Klassisch ermöglicht die Lautstärkeeinstellung in fünf Stufen, indem der Schallpegel für das Hören von Umgebungs-/Umweltgeräuschen erhöht oder erniedrigt wird.
- Der Modus Erweitert schließt Audioprofile für spezielle Einsätze (Mission Audio Profiles, MAP) ein, die eine Kombination aus Lautstärke- und Frequenzwechsel in 5 Stufen bieten, um das Hören in verschieden akustischen Umgebungen zu optimieren. Die 5 MAP-Profile werden in der untenstehenden Tabelle dargestellt:
| MAP-Einstellung | Verwendungszweck |
|---|---|
| Modus Erweitert 1 (Umgebungsgeräusche aus) | Zur maximalen Geräuschreduzierung in lauten Umgebungen bei der Überwachung eines Funkgeräts oder eines NIB. |
| Modus Erweitert 2 (Komfort) | Für Komfort in einer sehr lauten Umgebung. |
| Modus Erweitert 3 (Unterhaltung) | Vorgesehen für eine starke Annäherung an das Hören mit freien Ohren und eine Geräuschlokalisierung. Ideale Einstellung für ausgedehnte Verwendung, wenn andere Modi nicht benötigt werden. |
| Modus Erweitert 4 (Patrollieren) | Für hohes Situationsbewusstsein beim Gehen in einer Umgebung mit wenig Geräuschen. |
| Modus Erweitert 5 (Überwachung) | Für maximal bewusstes Hören und Geräuscherkennung in einer leisen Umgebung. |
FUNKLAUTSTÄRKE
Mit der Einstellung für die Funklautstärke wird die Headset-Lautstärke für die Kommunikation von angeschlossenen externen Geräten eingestellt.
- 1 (Niedrig) (default)
- 2 (Hoch)
- Auto (Wenn Soundanpassung aktiv ist)
Die Auto-Einstellung stellt sich abhängig von den Umgebungsgeräuschen selbst automatisch zwischen Hoch und Niedrig ein.
HINWEIS: Bei der Kommunikation über ein extern angeschlossenes Sprechfunkgerät die Lautstärke auf den niedrigsten hörbaren Wert einstellen, um bei der Vermeidung potenziell gefährlicher Schallpegel durch laute Funkübertragungen zu unterstützen.
ERWEITERTE EINSTELLUNGEN
Ein / Aus
Das Menü für fortschrittliche Einstellungen umfasst u. a. die unter 9:5–9:16 beschriebenen zusätzlichen Einstellungen. Die Menüschritte für fortschrittliche Einstellungen werden bei Aktivierung an das normale Menü angehängt. Bei Rückkehr aus dem Menü wird es automatisch deaktiviert.
BALANCE
Die Balance-Einstellung regelt die Lautstärkebalance zwischen dem rechten und dem linken Ohr. Es gibt 7 Einstellstufen:
- Mitte (default)
- Rechts 1
- Rechts 2
- Rechts maximal
- Links maximal
- Links 2
- Links 1
HINWEIS: Auch wenn die Balance von Mitte auf eine bestimmte Kapsel gewechselt wird, wird die maximale Ausgangsleistung dieser Kapsel nicht überschritten.
MIKROFONLAUTSTÄRKE
Erhöht und verringert die Sprechmikrofonlautstärke vom Headset zum externen Audio-Gerät.
- 1 (niedrig)
- 2
- 3 (default)
- 4
- 5 (hoch)
HINWEIS: Dieser Menüpunkt muss nicht auf allen ComTac™- Modellen verfügbar sein.
HINWEIS: Diese Funktion kann durch das externe Audio-Gerät beeinflusst sein.
MIKROFONEMPFINDLICHKEIT
Sie können die Mikrofonempfindlichkeit einstellen, um verschiedene Verbindungsarten, wie Luftfahrt-Intercom- Systeme und Mobiltelefone verwenden zu können.
- Niedrig (default) – simuliert dynamische Mikrofone wie Funksprechgeräte.
- Mittel – simuliert Elektretmikrofone wie Mobiltelefone.
- Hoch – simuliert Kohlemikrofone wie Luftfahrt-Intercom- Systeme mit hoher Impedanz
BATTERIESTATUS
Der aktuelle Status der Batterie wird gemessen und dem Benutzer angesagt.
BATTERIETYP
Dient zur Einstellung des im ComTac™ IX-Headset verwendeten Batterietyps. Der Batterietyp wird für Abschätzungen der verbleibenden Batterielebensdauer verwendet.
- Standardbatterien (default) – Stellt den Batteriemodus auf Alkaline-Batterien ein.
- Wiederaufladbar NiMH – Stellt den Batteriemodus auf wiederaufladbare Batterien ein.
- Lithium – Stellt den Batteriemodus auf Lithium-Batterien ein.
AUTOMATISCHE ABSCHALTUNG
Das Headset ist mit einer automatischen Abschaltung aus gestattet, um Batterieleistung zu sparen, wenn der Benutzer vergessen hat, das Headset nach Verwendung auszuschalten. Diese Funktion kann im Menü ausgeschaltet werden.
- EIN (default) – Das ComTac™ IX-Headset wird 4 Stunden nach dem letzten Tastendruck automatisch ausgeschaltet. Der 4-Stunden-Timer wird durch Drücken einer Steuertaste zurückgesetzt.
- AUS – Das ComTac™ IX-Headset schaltet nicht automatisch aus.
WARNSIGNALE
Ein (default) / Aus
Gibt im Headset alle Sprachmitteilungen/Warnsignale frei oder sperrt sie.
SOUNDANPASSUNG
Ein / Aus (default)
Soundanpassung gibt die automatischen Änderungen der Produkteinstellungen in Abhängigkeit vom Benutzerumfeld frei.
Bei eingeschalteter Soundanpassung sind die folgenden Funktionen aktiviert:
- Erhöhte Funklautstärke bei starkem Dauerlärm (bei auf Auto eingestellter Funklautstärke wird abhängig von der Schallumgebung automatisch zwischen niedrig und hoch umgeschaltet).
- Erhöhte NIB-Lautstärke bei starkem Lärm.
- Erhöhte Lautstärke für die Sprachmitteilungen bei starkem Dauerlärm.
- Verringertes statisches Funksignal / Rauschen zwischen Übertragungen.
WARNUNG! Wenn Soundanpassung auf EIN steht, steht die Einstellung der Funklautstärke am Headset auf "Auto" (was die Funklautstärke in lauten Umgebungen automatisch erhöht) oder wenn die Einstellung der Funklautstärke des Headsets auf "Hoch" eingestellt ist, verstärkt es das Signal für die Funkkommunikation in der Kapsel. Wenn die Lautstärke im Headset zu hoch ist, die Lautstärke am Funksprechgerät verringern oder die Soundanpassung abschalten.
RADIO AUDIO
- Mixed – Die Funkübertragung(en) ist/sind im linken und im rechten Ohr gleich zu hören.
- Surround – Die Funkkommunikationen werden abhängig vom verwendetetn Übertragungskanal als aus verschiedenen Richtungen kommend erkannt (10 Uhr oder 2 Uhr).
- Single Side – Funkübertragungen werden zwischen linkem und rechtem Ohr aufgeteilt.
HINWEIS: Die Defaulteinstellung hängt vom ComTac™-Modell ab.
ACHTUNG: Bei Verwendung des Modus für Umgebungsgeräusche oder des Mixed-Modus kann der Ausgangspegel unter bestimmten Bedingungen (wenn zuvor ein Monosignal in Stereo umgewandelt wurde) um bis zu 6 dB höher werden. Dies impliziert, dass das Zeitäquivalent nur ein Viertel des unter ähnlichen Umständen angegebenen Äquivalents beträgt.
NIB-FREQUENZ
Für Nordamerika, Australien und Neuseeland beträgt die Frequenz für NIB 915,5 MHz.
Für Europa beträgt die Frequenz für NIB 864 MHz.
HINWEIS: Dabei sicherstellen, dass die für die aktuelle Region zugelassene Frequenz verwendet wird.
SPRACHE
English (default), Deutsch (Deutsch), Español (Spanisch), Français (Französisch)
Stellt die Sprache für die Sprachmitteilungen ein. Die Auswahl erfolgt aus allen installierten Sprachen.
HINWEIS: Die Defaulteinstellung hängt vom ComTac™-Modell ab.
RESET AUF DIE WERKSEITIGEN GRUNDEINSTELLUNGEN
Resettet das ComTac™ IX-Headset auf die Originaleinstellungen.
FEHLERBEHEBUNG
| Problem | Mögliche Ursachen | Vorschläge |
|---|---|---|
| Das ComTac™ IX- Headset lässt sich nicht einschalten. | Die Batterien enthalten nicht genug Energie. | Batterien austauschen. |
| Falsch eingesetzte oder fehlende Batterien. | Sicherstellen, dass die Batterien korrekt in das Batteriefach des ComTac™ IX-Headsets eingelegt sind. | |
| Der Batteriedeckel ist nicht ganz geschlossen. | Sicherstellen, dass der Batteriedeckel vollständig geschlossen ist. | |
| Das Headset wird vom Funksprechgerät nicht mit Strom versorgt. | Sicherstellen, dass die Kabel korrekt angeschlossen sind und dass das Funksprechgerät Strom liefern kann. | |
| Umgebungsgeräusche sind schwierig zu hören. | Das Headset ist nicht eingeschaltet. | Sicherstellen, dass das Headset eingeschaltet ist. |
| Die Lautstärke ist zu gering. | Die Lautstärkeeinstellung auf den Wert erhöhen, der bestmögliches Hören ermöglicht. | |
| Funksignale werden nicht gesendet und/oder empfangen. | Das Bügelmikrofon ist zu weit vom Mund entfernt. | Bei Sendeproblemen die Position des Bügelmikrofons überprüfen. |
| Das Funkgerät ist ausgeschaltet. | Sicherstellen, dass das Funksprechgerät eingeschaltet ist. Sicherstellen, dass die Funklautstärke auf einen hörbaren Pegel eingestellt ist. | |
| Falsch angeschlossene Kabel. | Sicherstellen, dass die Kabel sicher und an den richtigen Anschluss des Adapters oder des Funksprechgeräts angeschlossen sind. | |
| Es werden keine NIB-Kommunikationen gesendet und/oder empfangen. | NIB ist nicht eingeschaltet. | Mit der PTT-Taste zwischen den verschiedenen Modi umschalten. |
| Die andere Person ist zu weit weg. | Gehen Sie dichter zu der Person oder sehen Sie den vorgesehenen Empfänger an. | |
| Falsche NIB-Bedienung | Sicherstellen, dass beim Senden am Headset die NIB- Taste gedrückt und gehalten wird. | |
| Sicherstellen, dass die NIB-Taste während der gesamten Nachricht gedrückt bleibt. | ||
| Die NIB-Kanäle sind durch vier Personen belegt und Warnsignale wurden vom Benutzer ausgeschaltet. | Warten, bis ein Kanal wieder frei ist. | |
| Das Headset gibt während des Sendens mit NIB Signaltöne aus. | Die NIB-Kanäle sind von vier Personen belegt. | Warten, bis ein Kanal wieder frei ist. |
| Kein anderes NIB-Headset im Reichweitenbereich. | Sicherstellen, dass andere NIB-Headsets im Reichweitenbereich und eingeschaltet sind. | |
| Senden über NIB VOX ist nicht möglich. | Sie sprechen nicht laut genug, um den Kanal zu öffnen. | Lauter sprechen. |
| Das Bügelmikrofon ist zu weit vom Mund entfernt. | Das Bügelmikrofon dichter an den Mund führen. |
PRODUKTLEBENSDAUER
Es wird empfohlen, das Produkt innerhalb von 5 Jahren ab Herstellungsdatum auszutauschen. Die Lebensdauer des Produkts hängt sehr stark von der Umgebung ab, in der das Produkt gelagert, verwendet, gepflegt und gewartet wird. Der Benutzer muss das Produkt regelmäßig untersuchen, um festzustellen, ob es das Ende seiner Lebensdauer erreicht hat. Beispiele dafür, dass das Produkt das Ende seiner Lebensdauer erreicht haben kann, sind:
- Sichtbare Schäden wie Sprünge, Verformungen, lose oder fehlende Teile.
- Feststellung einer Verschlechterung der Dämmfähigkeit des Gehörschutzes, seltsame Geräusche oder abnorm hohe Lautstärken von der elektronischen Tonwiedergabe des Produkts.
HINWEIS: Die Produktlebensdauer gilt nicht für die Batterien.
REINIGUNG UND WARTUNG
Sichtprüfung des Batteriezustands durchführen. Austauschen, wenn ein Auslaufen der Batterien oder Defekte festgestellt werden.
Äußere Kapseln, Kopfbügel und Dichtungsringe mit einem mit warmem Wasser und Seife angefeuchteten Tuch reinigen.
Wenn das Headset von Schweiß oder Regen nass wird, die Dichtungsringe und die Schaumauskleidungen entfernen und vor dem Wiederzusammenbau trocknen lassen. Siehe "12.1. Hygieneset entfernen oder austauschen".
HINWEIS: Das Headset kann kurz in flaches Wasser (einschließlich Salzwasser) eingetaucht werden. Nachdem es Wasser ausgesetzt und in Wasser eingetaucht worden ist, muss das Headset entsprechend den obigen Anweisungen getrocknet werden. Sobald es trocken ist, sollte der Benutzer eine Sichtprüfung und einen Funktionstest durchführen. Wenn bei der Sichtprüfung Salzkristalle gefunden werden, muss das Headset kurz mit sauberem Wasser abgespült und getrocknet werden.
Die Dichtungsringe und Schaumauskleidungen regelmäßig auf Beschädigungen untersuchen. Sicherstellen, dass keine Schnitte oder Risse vorhanden sind und dass die Schaum- oder Gelkissen nach dem Zusammendrücken wieder ihre Form annehmen. Nach langer Verwendung oder ungeeigneter Lagerung können die Dichtungsringe zusammengedrückt sein und um das Ohr herum nicht mehr ausreichend abdichten. Ein beschädigter Dichtungsring oder eine Schaumauskleidung muss ersetzt werden. Siehe "13. Ersatzteile und Zubehör". Schaumauskleidungen und Dichtungsringe mindestens zweimal jährlich und bei Bedarf austauschen.
HINWEIS: Der Windschutz für das Umgebungsmikrofon ist wichtig, um Windgeräusche zu verringern, welche die Leistungsfähigkeit der Umgebungsmikrofone beeinträchtigen können. Der Windschutz für die Umgebungs-/Umweltmikrofone ist bei Beschädigung oder wenn er nicht vorhanden ist, zu erneuern.
Der NEXUS-Anschluss des Produkts besteht aus Edelstahl, damit er nicht so leicht korrodiert. Bei Verwendung in einer Umgebung, die Salzwasser enthält, kann der Anschluss eine zusätzliche Wartung erfordern:
- Spülen Sie den Anschluss in normalem Wasser ab, um Salz oder Salzwasser zu entfernen.
- Verwenden Sie ein feuchtes Tuch, um das Wasser zu entfernen.
- Stellen Sie sicher, dass das gesamte Restwasser aus dem Anschluss entfernt wurde.
- Tragen Sie WD-40 SPECIALIST Silikonspray auf den Anschluss auf und lassen Sie sie über Nacht auf einem Papiertuch liegen.
HYGIENESET ENTFERNEN ODER AUSTAUSCHEN

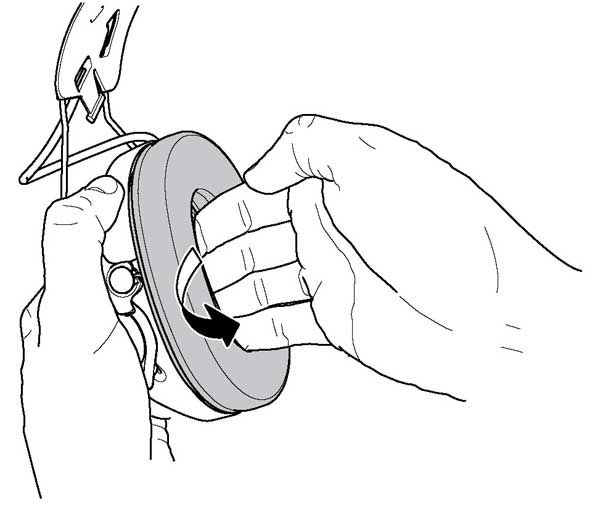

- Die innere Kante des Dichtungsrings fassen und gerade herausziehen.
- Alten Dichtungsring entfernen.

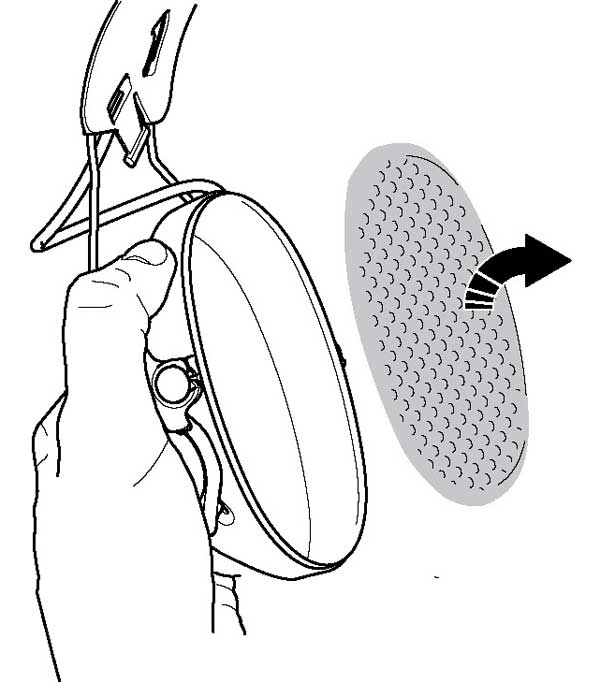

- Schaumauskleidung entfernen.
- Neue Schaumauskleidung in die Kapsel einsetzen.

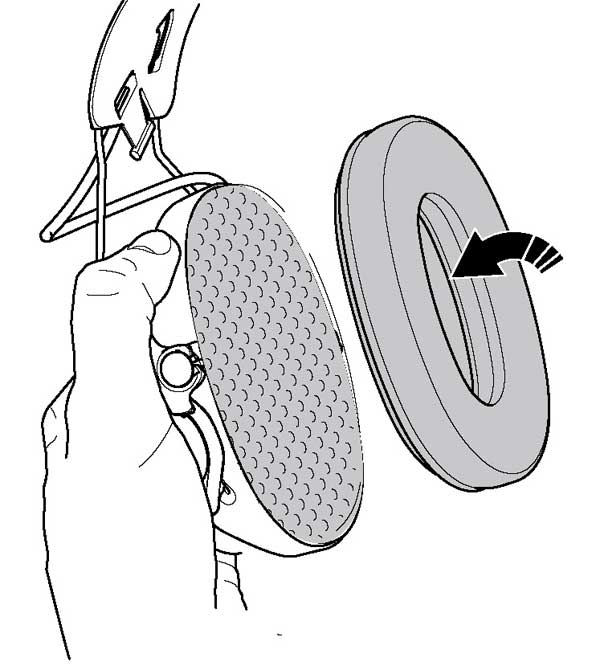

- Neuen Dichtungsring auf die Kapsel aufsetzen.

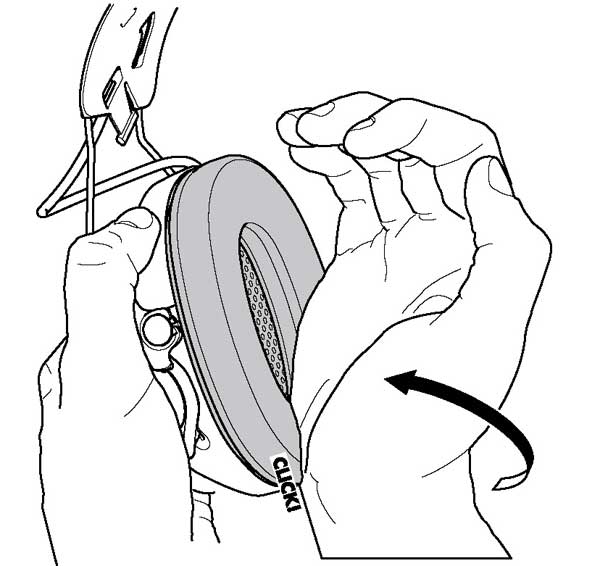

- Den Dichtungsring an Ort und Stelle schieben.

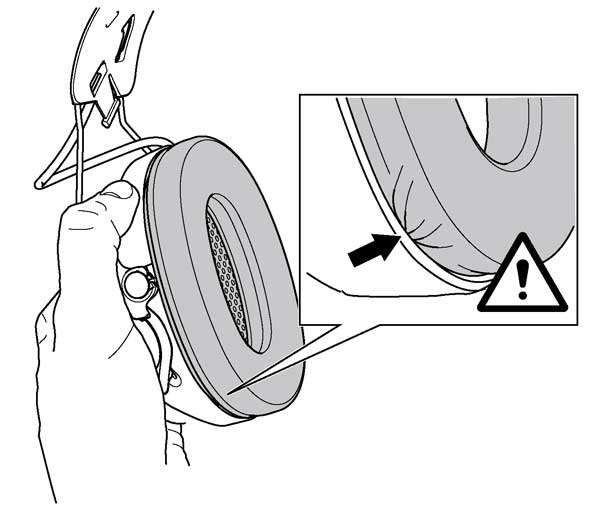

ACHTUNG: Dabei sicherstellen, dass die Dichtungsringhülle zwischen Kapsel und Dichtungsring keine Löcher aufweist.
ERSATZTEILE UND ZUBEHÖR
| Artikelnummer | Beschreibung |
|---|---|
| M194/2 | Windschutzset für Umgebungsmikrofone |
| 1086 SV/1 | Batteriefachabdeckung |
| AGM/1 | Kopfbügel, ComTac™ IX-Headset |
| A47/1 | Mikrofonführung |
| MT71/1 | Dynamisches Bügelmikrofon: |
| P3ADG47-F SV/2 | ARC-Schiene, Befestigung, 1 Paar |
| HY68 | Hygienesatz |
| HY80-EU | Hygienesatz mit Gelring |
| MT71/2 | Windschutz für Mikrofon, 2 Stück |
| HYM1000 | Hygieneband für Bügelmikrofon, schwarz |
LAGERUNG
- Lagern Sie das Produkt vor und nach der Verwendung in einem sauberen und trockenen Bereich.
- Lagern Sie das Produkt stets in der Originalverpackung und halten Sie es von direkten Wärmequellen oder Sonnenlicht sowie Staub und schädlichen Chemikalien fern.
- Temperaturbereich für die Lagerung: -20 °C (-4 °F) bis 40 °C (104 °F).
- Temperaturbereich für die Lagerung bis zu 72 Stunden: -55 °C (-67 °F) bis 71 °C (160 °F). Bei einer Lagerung über 50 °C (122 °F) müssen die Schaumstoff-Dichtungsringe entfernt werden.
- Relative Luftfeuchtigkeit: <90 %. • Ausführung mit Kopfbügel: Stellen Sie sicher, dass auf den Kopfbügel keine Kräfte ausgeübt werden und dass die Dichtungsringe nicht zusammengepresst werden.
HINWEIS: Wenn das Produkt längere Zeit gelagert werden soll, die Batterien herausnehmen.
| Tragestil: | Kopfbügel |
| Funktionen: | aktiver Gehörschutz |
| Anwendungsgebiet: | Jagd- und Schießsport, Polizei und Streitkräfte |
| Dämmung: | 29db SNR |
| Gewicht: | 350g |
| Farbe: | Charcoal Grey |
