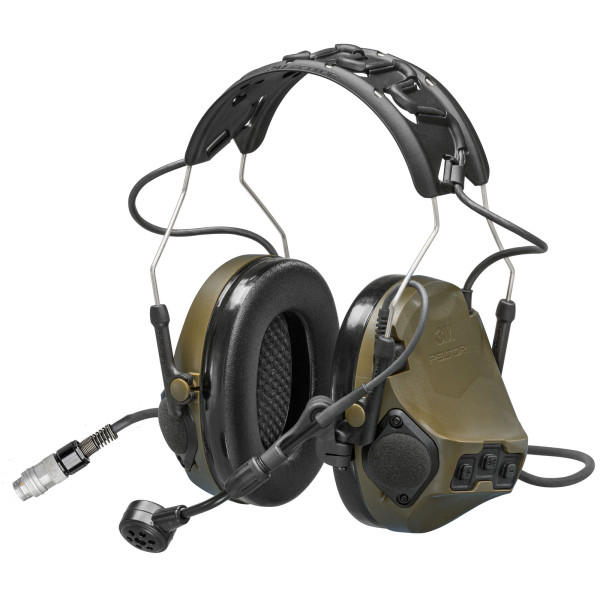

3M Peltor ComTac IX NIB MT14H419A-108 GN Dual-COMM SCU | Green
Produktneuheit: Die ComTac IX Serie ist voraussichtlich ab Q4 2026 verfügbar.
3M Peltor ComTac IX - taktische Überlegenheit durch intelligente Kommunikation
Das 3M Peltor ComTac IX Headset kombiniert hochleistungsfähigen Gehörschutz mit modernster Kommunikationstechnologie für den Einsatz bei Polizei und Streitkräften. Innerhalb der ComTac-Serie nimmt dieses Headset einen neuen Platz ein, der sich ideal mit den Modellen ComTac VII und VIII ergänzt.
Ein Hauptmerkmal und wichtiges Kriterium für taktische Einsätze ist die Funktion für natürliches Interaktionsverhalten. Es ermöglicht die natürliche Wahrnehmung von Umgebungsgeräuschen als auch die Teamkommunikation über Funk (Nahbereichskommunikation) wie in einer natürlichen Umgebung.
Zudem kann das Headset an eine Vielzahl von Funk- und Intercom-Systemen angebunden werden. Dafür kann die Mikrofonempfindlichkeit/Vorverstärkung an eine Vielzahl von Geräten und Anschlüssen angepasst werden, womit verschiedenste Kommunikationslösungen unterstützt werden.
Trotz seines flachen Profils erreicht das Headset eine Dämmleistung von 29 dB SNR und ist für das Tragen unter Helmen optimiert. Ein flacher, gummierter Kopfbügel verhindert Druckstellen und sichert den Komfort auch unter anspruchsvollen Bedingungen.

Vorteile im Überblick:
- Kabelgebundenes Gehörschutz-Headset für Kommunikation in lauter Umgebung
- Dämmleistung: 29 dB SNR
- DUAL Protection in Kombination mit TEP-300 Gehörschutzstöpseln erhöht den Dämmwert auf über 40 dB
- Earplug Mode (ermöglicht das Tragen von zusätzlichen Ohrstöpseln bei gleichzeitiger Aufrechterhaltung der Umgebungswahrnehmung und des Sprechfunks)
- Sehr flache Kapseln, dadurch tragbar unter Gefechtshelmen
- NIB-Funktion (“Natural Interaction Behavior”) - ermöglicht direkte Voll-Duplex-Kommunikation im Umkreis von bis zu 10 Metern
- Wassergeschütztes Headset (Salzwasser 2 Meter/30 Minuten)
- Wasser- und staubdichtes Mikrofon (6 Meter/30 Minuten), IP68 zertifiziert
- Flexible Mikrofonaufhängung - das Headset kann dadurch auch von Linkshandschützen verwendet werden
- VOX-Steuerung zum sprachgesteuerten Senden (NIB-Intercom)
- Erweiterter Hörmodus mit Mission Audio Profiles (MAP), um die Hörbarkeit basierend auf der akustischen Umgebung zu maximieren
- Klappbares/abnehmbares Mikrofon
- Kopfbügel ermöglicht einfache Umrüstung der Trageweise auf z.B. Rail-Helmadapter (optional erhältlich)
- Nach militärischen Standards getestet und zertifiziert - MIL-STD-810G / EMC-MIL-STD-461G
- Stimmgeführtes Menü
Besonderheiten vom Typ MT14H419A- 108 GN Dual-COMM SCU innerhalb der ComTac IX Serie:
- Farbe: Oliv / "O.D. Green"
- Comms: 50cm Comms-Zuleitung mit 10-Pin Stecker für 3M Peltor SCU-300EU WS GE und 3M Peltor SCU-300EU CY
Funk-Audio-Management und Anpassungsfähigkeit / Dual-COMM Fähigkeit
Beispielhafte Abbildung einer Gesamtlösung in Kombination mit der 3M Peltor SCU-300 (nicht im Lieferumfang).
Das ComTac IX bietet verschiedene Audioprofile für die Wiedergabe eingehender Funksignale. Im Mix Modus werden alle Funkquellen auf beiden Ohren wiedergegeben. Im Single-Side-Mode lassen sich mehrere Kommunikationskanäle räumlich trennen, sodass beispielsweise ein Funkkanal auf dem linken und ein weiterer auf dem rechten Ohr ausgegeben wird. Das Surround Profil positioniert Funksignale virtuell im Raum und unterstützt dadurch die Orientierung sowie die akustische Trennung unterschiedlicher Signalquellen.
Die Begrifflichkeit Dual Comm beschreibt die Fähigkeit des Systems, zwei unabhängige Kommunikationskanäle gleichzeitig zu verarbeiten. Im Single-Side-Mode werden diese beiden Kanäle nicht gemischt, sondern getrennt auf das linke und rechte Ohr verteilt. Dadurch kann der Anwender auch in hektischen oder einsatzkritischen Situationen sofort erkennen, von welcher Quelle eine Nachricht stammt.
Beispielsweise kann die Kommunikation der Einsatzleitung auf dem linken Ohr und der Zugfunk auf dem rechten Ohr ausgegeben werden. Die räumliche Trennung reduziert die mentale Belastung, verbessert die Sprachverständlichkeit und erleichtert die Priorisierung eingehender Informationen.
► Für die Adaption an einer sogenannten "Multi-PTT" wie z.B. der 3M Peltor SCU-300, Invisio V60, Ceotronics 3C etc., ist ein zusätzlicher Adapter notwendig. Sprechen Sie uns gerne an bei allen Fragen rund um die Kompatibilität mit Ihrer gewünschten Funk-Peripherie.
Natürliches Interaktionsverhalten NIB-Funktion (Natural Interaction Behavior)
Unabhängig von der Umgebungslautstärke ermöglicht die NIB-Funktion ein vollkommen natürliches Reagieren, bidirektionales/Vollduplex-Kommunizieren und Interagieren im Team. Somit sind mit diesem Gehörschutz- und Kommunikationssystem sowohl in absoluter Stille, in extremem Lärm als auch in dynamischen Lautstärke-Umgebungen taktische Einsätze möglich. Dies wird durch die Kombination von zwei unabhängigen Kommunikationskanälen und ausgeklügelten Hard- und Softwarelösungen ermöglicht. Der ideale Einsatzbereich ist die Teamkommunikation auf Schnellbooten, gepanzerten Fahrzeugen oder in Helikoptern.

Kommunikationskanal 1: Umgebungswahrnehmung über die integrierten Außenmikrofone
Unter Gehörschutz sind die Wahrnehmung der Umgebung und die Kommunikation mit Teammitgliedern eine Herausforderung.
Die Außenmikrofone des ComTac IX ermöglichen die Wahrnehmung der Umgebung auf eine natürliche Art. Die Elektronik filtert lauten Schall effektiv und lässt wichtige Informationen wie Sprache und sonstige Umgebungsgeräusche zum Träger des Headsets hindurch. Über diese Möglichkeit hinaus, können die Umgebungsgeräusche sogar verstärkt werden, sodass Umgebung und Kommunikation noch klarer und sicherer wahrgenommen werden. In leisen Umgebungen und bei mittlerer Umgebungslautstärke funktioniert diese Art der Kommunikation hervorragend.
Kommunikationskanal 2: Integrierte Vollduplex-Intercom
Doch was passiert, wenn die Umgebung einer permanent hohen Schallbelastung ausgesetzt ist, die zum Beispiel durch Motorenlärm in Fahrzeugen oder von Maschinen erzeugt wird? Unter diesen Bedingungen ist es weder ohne noch mit einem Gehörschutz-Headset möglich, Sprache von anderen Teammitgliedern wahrzunehmen. Sobald der Umgebungslärm sehr laut bzw. lauter als die Sprache ist, kann diese nicht mehr verstanden werden. In diesem Fall ermöglicht die drahtlose Headset-zu-Headset-Kommunikation des ComTac IX eine reibungslose Teamkommunikation. Sobald sich zwei oder mehr NIB-fähige Geräte in einer Reichweite von 5 bis 10 Metern befinden, verbinden sie sich automatisch. Dies ermöglicht eine Vollduplex-Funkkommunikation für bis zu vier gleichzeitige Sprecher und sechzig Zuhörer, ohne dass ein zusätzlich angeschlossenes Funkgerät erforderlich ist. Diese Funkverbindung lässt sich natürlich nicht nur in lauten Umgebungen nutzen, sondern auch in leisen Situationen, in denen eine taktisch unauffällige Kommunikation (Flüstern) nötig oder erwünscht ist.
Ein Abhören oder gar eine Standortbestimmung aus der Ferne sind durch die äußerst niedrige Sendeleistung ausgeschlossen.
Umgebungswahrnehmung und Funkkommunikation als Team
Die Umgebungswahrnehmung ist eine natürliche und intuitive Art der Kommunikation. Über die Mikrofone kann durch die sich verändernde Lautstärke wahrgenommen werden, wie weit entfernt sich eine Geräuschquelle befindet. In leisem bis mittellautem Umfeld funktioniert dies hervorragend. In lauten Umgebungen ab 80 dB findet die Kommunikation über die Voll-Duplex-Intercom statt. Und auch die Funkübertragung wurde an diese Szenarien angepasst. Die Elektronik erkennt den Abstand der Funkteilnehmer und passt die Lautstärke an die Entfernung an. Je näher sich Gesprächsteilnehmer befinden, umso lauter wird die Übertragung, und je weiter die Personen sich entfernen, umso leiser wird die Sprache - die Lautstärke wird sanft ein- und ausgeblendet, wenn sich der Empfänger weiter vom Sender annähert oder entfernt. Somit ist sowohl in leisen als auch in lauten Umgebungen eine natürliche und intuitive Kommunikation sichergestellt - die Umgebungswahrnehmung und die Funkkommunikation ergänzen sich perfekt.
NIB-Modi:
• Aus
• PTT
• VOX 1
• VOX 2
NIB-Modus ausgeschaltet
In diesem Modus ist die Umgebungswahrnehmung weiterhin aktiv. Es findet jedoch keine Funkkommunikation statt. Entsprechend kann in Umgebungen mit wenig Lärmbelastung ganz natürlich über die Außenmikrofone kommuniziert werden.
NIB-PTT-Modus
Im Push-to-Talk-Modus wird die Funkkommunikation ausschließlich über das Drücken der PTT-Taste aktiviert. Dies ermöglicht die maximale Kontrolle über die Funkkommunikation, unabhängig von der Umgebungslautstärke und dem Sprechpegel der eigenen Stimme. Dabei ist jedoch eine freie Hand nötig, um die Taste zu drücken.

Kommunikation mit freien Händen für maximale Bewegungsfreiheit - VOX (Voice Operated Exchange)
Die meisten Funkgeräte besitzen eine PTT-Taste (Push to Talk), um die Sprachkommunikation, zu aktivieren. Wie auch das ComTac IX im PTT-Modus. Es gibt jedoch auch Situationen, in denen keine freie Hand zur Verfügung steht oder maximale Bewegungsfreiheit erforderlich ist. Die VOX-Funktion öffnet den Übertragungskanal automatisch durch Spracherkennung. Somit ist es möglich, die Funkkommunikation ohne Drücken einer Taste zu aktivieren. Entsprechend kann im Einsatz vollständig freihändig operiert werden. Zur Aktivierung ist ein entsprechender Schallpegel der Stimme nötig. Die Aktivierung wird nicht beim Flüstern ausgelöst.
VOX1 und VOX2 - maximale Flexibilität
Das ComTac IX verfügt über zwei verschiedene Modi, um die sprachgesteuerte Headset-zu-Headset-Funkkommunikation zu aktivieren. Somit kann die Sprachsteuerung an verschiedene Einsatzszenarien angepasst werden.
NIB-VOX1 - Modus
In dieser Einstellung wird die Funkkommunikation über die Spracherkennung erst ausgelöst, wenn der Umgebungsgeräuschpegel 80 dB oder mehr beträgt. Unterhalb dieses Geräuschpegels findet die Kommunikation ganz natürlich über die Außenmikrofone statt. Im Headset befinden sich entsprechende Sensoren, die den Umgebungslärm permanent überwachen. Zusätzlich ist es jederzeit möglich, die Sprachkommunikation durch Drücken der PTT-Taste zu aktivieren.
NIB-VOX2 - Modus
Dieser Modus ermöglicht auch in leisen bis mittellauten Umgebungen unterhalb von 80 dB die sprachgesteuerte Aktivierung der Headset-zu-Headset-Kommunikation. Diese Funktion ist unabhängig von der Umgebungslautstärke. Auch hier ist es jederzeit möglich, durch das Drücken der PTT-Taste, die Funkkommunikation zu aktivieren.
Flexibel und anpassungsfähig für verschiedene Szenarien: NIB-Funktion
Die beiden Kommunikationskanäle in Verbindung mit der intelligenten Abstandswahrnehmung und den verschiedenen Möglichkeiten zur Aktivierung der Headset-zu-Headset-Funkkommunikation ermöglichen die Anpassung an verschiedenste Einsatzsituationen. Diese Kombination von bewährten und ausgereiften Technologien gibt Sicherheit und maximale Flexibilität.

Anschlussmöglichkeiten an eine Vielzahl von Kommunikationssystemen durch Einstellung der Mikrofonempfindlichkeit
Die Mikrofonempfindlichkeit kann an eine Vielzahl von Anschlüssen angepasst werden, womit verschiedenste Kommunikationslösungen unterstützt werden. Niedrig (simuliert ein dynamisches Mikrofon), Mittel (simuliert ein Elektretmikrofon), Hoch (simuliert ein Kohlemikrofon)
Somit kann das ComTac mithilfe des integrierten Mikrofon-Vorverstärkers an viele Audio-Peripheriegeräte angeschlossen werden, welche eine höhere Mikrofonvorverstärkung benötigen als die eines Mikrofons mit niedriger Mikrofonempfindlichkeit, wie z. B. eine Helikopter-Intercom im zivilen Einsatzbereich.
Funk-Audio-Management und Anpassungsfähigkeit
Das ComTac IX bietet drei Klangprofile für die Wiedergabe eingehender Funksignale. Im Mix-Modus ist der Funk auf beiden Ohren gleichermaßen zu hören, während der Single-Side-Mode das Signal aufteilt. Das Surround-Profil simuliert die Herkunftsrichtung des Funksignals aus verschiedenen Positionen, um die Orientierung zu verbessern.
MAP - Mission Audio Profiles
Das MAP-Feature bietet eine Möglichkeit zum Anpassen der Audio-Einstellungen für das Umgebungshören des Headsets für den jeweiligen Einsatzbereich. Bei herkömmlichen aktiven Gehörschutz-Headsets ist der Frequenzgang fest vordefiniert, das heißt, man regelt die Umgebungslautstärke linear. Der Anwender kann nur die Lautstärke erhöhen oder reduzieren.
Die MAP-Funktion ist ein alternativer Modus für das Umgebungshören mit verschiedenen Verstärkungseinstellungen und Frequenzanpassungen, um das Hörvermögen in unterschiedlichen Situationen zu verbessern. Die Mission Audio Profiles wurden für den Kampfeinsatz und kampfunterstützende Operationen entwickelt. Mit den einstellbaren Mission Audio Profiles passt sich das ComTac IX flexibel an verschiedene Einsatzbedingungen an.
| MAP-Profil | Verwendungszweck | Eigenschaften |
Comfort Mode |
Für Komfort in einer sehr lauten Umgebung. |
Geringe Lautstärkewiedergabe und sehr enger Frequenzgang. Kann verwendet werden, wenn Lärm über einen längeren Zeitraum vorliegt (z.B. im Fahrzeug oder Flugzeug) und Umgebungswahrnehmung keinen Vorrang vor Kommunikation hat. |
Conversations Mode |
Für ein natürliches Hörerlebnis, bei dem der Schutz vor plötzlich auftretenden Geräuschen erforderlich ist. | Hebt den Frequenzbereich an, der für die Kommunikation von Angesicht zu Angesicht wichtig sind und senkt den Frequenzbereich außerhalb des Sprachbereiches ab. |
Patrolling Mode |
Für hohes Situationsbewusstsein beim Gehen in einer Umgebung mit wenig Geräuschen. | Hohe Wiedergabelautstärke der Umgebung, jedoch mit mit reduzierten hohen Frequenzen zur Begrenzung von Schrittgeräuschen (z.B auf Kies oder Gras) und Ausrüstungsgegenständen welche am Körper getragen werden und bei Bewegung Geräusche verursachen. |
Overwatch Mode |
Für starkes Situationsbewusstsein in einer leisen Umgebung. | Höchste Lautstärkewiedergabe der Umgebung und breitester Frequenzgang, um das Hörvermögen auf Aufklärungseinsätzen zu maximieren. Für maximal bewusstes Hören und Geräuscherkennung in einer leisen Umgebung. |
Silent Mode |
Zur maximalen Geräuschreduzierung in lauten Umgebungen | ComTac IX bietet die Möglichkeit, die Umgebungsüberwachung gänzlich zu deaktivieren, ohne dabei das Headset auszuschalten. Dies kann in sehr lauten Umgebungen von Vorteil sein, in denen Umgebungsgeräusche als störend empfunden werden und man sich voll und ganz auf die Funkkommunikation konzentrieren muss. |
Durchdachtes Sprachmikrofon und funktionale Mikrofonhalterung
Das ComTac IX zeichnet sich durch ein Mikrofon-Design aus, das sowohl Links- als auch Rechtshänder unterstützt und eine flexible Positionierung ermöglicht. Die Mikrofonkapsel ist eingebettet in patentierten 3M-Schaumstoff mit geschlossenen Zellen und bietet eine verbesserte Geräuschunterdrückung bei starkem Lärm und Wind und hebt gleichzeitig den Schutz gegen das Eindringen von Staub und Wasser an (IP68 zertifiziert, 6m Wassertiefe / 30 min).
Konvertibler Kopfbügel - einfacher Wechsel auf ARC-Rails

Es ist sehr einfach möglich, zwischen den Tragevarianten Kopfbügel oder Helmadaption zu wechseln. Der ComTac IX bietet eine optimal gestaltete Führung zum Ein- und Ausrasten des Verbindungskabels für einen schnellen Wechsel zwischen ARC-Railadaptern und Kopfbügel. Zudem werden „Hotspots“ verhindert, die beim Tragen unter dem Helm zu Druckstellen führen können.

Schlanke Kapselkonstruktion mit hoher Dämmleistung
Das 3M PELTOR ComTac IX kombiniert eine hohe Dämmleistung von 29 dB SNR mit einer besonders schlanken Kapselkonstruktion. Die Ohrmuschel wurde so ausgelegt, dass sie das Gehör zuverlässig vor schädlichem Lärm schützt und gleichzeitig die Bewegungsfreiheit sowie den Tragekomfort verbessert.
Durch das flache Low Profile Design bleibt das Headset auch unter modernen ballistischen Helmen komfortabel tragbar. Die kompakte Bauform reduziert Druckstellen und verbessert die Kompatibilität mit weiterer Schutzausrüstung. Dadurch eignet sich das ComTac IX für den Einsatz mit High Cut, Mid Cut und Low Cut Gefechtshelmen gleichermaßen.
Gerade bei langen Tragezeiten, dynamischen Bewegungen und dem Anschlagen von Langwaffen zeigt sich der Vorteil der schlanken Bauweise. Das Headset sitzt nah am Kopf, minimiert störende Berührungspunkte und unterstützt einen sicheren und komfortablen Einsatz auch unter anspruchsvollen Bedingungen.
Zuverlässige Funktion auch unter härtesten Bedingungen
Die robuste Bauweise erfüllt militärische Standards (MIL-STD-810H / MIL-STD-461G / MIL-STD-464D) und bietet zuverlässigen Schutz gegen Staub und Wasser. Zudem wird eine Salzwasserbeständigkeit gewährleistet (Salzgehalt: 5 % / Wassertiefe: 2m / Dauer: 30min). Selbst bei Ausfall der Batterien bleibt die externe Kommunikationsfähigkeit erhalten, was in kritischen Situationen entscheidend sein kann.
Dual-Protection für extrem laute Umgebungen
In besonders lauten Einsatzumgebungen bietet das ComTac IX zusätzlichen Schutz durch die Kombination mit Gehörschutzstöpseln. Der spezielle Ear Plug Modus erhält dabei ein gewisses Maß an auditivem Bewusstsein, indem er die Dämpfung durch die Stöpsel ausgleicht und so weiterhin eine effektive Kommunikation ermöglicht.

Neben den elektronischen Gehörschutzstöpseln 3M Peltor TEP-300, sind auch die passiven 3M E-A-R Classic Gehörschutzstöpsel, zusammen mit dem ComTac IX zertifiziert gemäß EN-352. Dadurch erreicht man Dämmwerte von bis zu 41dB SNR (ausführliche Dämmwerttabelle siehe Tab "technische Details" auf dieser Seite). Durch diese doppelte Schutzwirkung wird selbst die Lärm-Emission eines startenden Hubschraubers für Personen am Boden, Abschuss von Artillerie oder großkalibrigen Langwaffen auf ein nicht schädliches Maß reduziert, bei gleichzeitiger, voll erhaltener Kommunikationsfähigkeit.
► Übersicht der kompatiblen und zugelassenen TEP-300 Aktiv-Gehörschutzstöpsel:
Soundscape
Diese Funktion passt in Abhängigkeit vom Lärm im Umfeld des Benutzers einige Einstellungen automatisch an. Bei eingeschalteter Soundanpassung sind die folgenden Funktionen aktiviert:
- Erhöhte Funklautstärke bei starkem Dauerlärm (bei auf Auto eingestellter Funklautstärke).
- Erhöhte Lautstärke für die Sprachmitteilungen bei starkem Dauerlärm.
- Verringertes statisches Funksignal / Rauschen zwischen Übertragungen.
ComTac IX - basierend auf einer 28 jährigen Erfolgsgeschichte der ComTac Serie

Das erste ComTac Headset wurde 1998 eingeführt. Es wurde entworfen, um Einsatzkräften einen taktischen Vorteil zu verschaffen und etablierte sich schnell als eine vertrauenswürdige Lösung für militärische und polizeiliche Operationen weltweit. Mit dem ComTac IX präsentiert 3M Peltor die nächste Generation der ComTac Kommunikations- und Gehörschutzplattform.
Lösungsentwicklung & Systemintegration
COMHEAD entwickelt für jedes taktische Einsatzgebiet eine maßgeschneiderte Lösung. In einer detaillierten IST-Analyse ermitteln wir den exakten Bedarf und die notwendigen Schnittstellen, um zu gewährleisten, dass die Implementierung in bestehenden Strukturen problemlos gelingt. Die Spezialisierung von COMHEAD als System-Integrator garantiert die reibungslose Einbindung des ComTac IX in komplexe Szenarien. Wir erstellen ein maßgeschneidertes Angebot, das die passende Konfiguration für Ihre taktischen Anforderungen enthält.
Onboarding & Schulung
Wir konfigurieren die Hardware vorab und übernehmen das Onboarding sowie die gesetzlich vorgeschriebene Unterweisung der Nutzer. Dieser Prozess stellt sicher, dass die Technik ab dem ersten Tag einsatzbereit ist und Bedienfehler ausgeschlossen werden. Unsere Schulungen und Trainings vermitteln den Teilnehmern den sicheren Umgang mit diesem modernen taktischen Gehörschutz, um das volle Potenzial der NIB-Technologie und der Audio-Profile auszuschöpfen. Somit sorgen wir für mehr Bewusstsein bei den Trägern und Verantwortlichen für überzeugenden Schutz und perfekte Sprachverständigung in lärmbelasteten, rauen Einsatzlagen.
COMHEAD 3-Jahres-Garantie
Mit der 3-Jahres-Garantie von COMHEAD entscheiden Sie sich für maximale Sicherheit und langfristige Qualität. Unsere Lösungen stehen nicht nur für innovative Technik, sondern auch für dauerhafte Zuverlässigkeit im täglichen Einsatz. Was das für Sie bedeutet:
- 3 Jahre Garantie auf alle 3M Peltor Gehörschutz-Headsets und Vokkero Funkgeräte
- Planungssicherheit durch langfristigen Investitionsschutz
- Geprüfte Qualität, entwickelt und gefertigt nach höchsten Standards
- Schneller Service und kompetente Unterstützung im Garantiefall
COMHEAD Lösungen sind für den professionellen Einsatz konzipiert. Die erweiterte Garantie unterstreicht unseren Anspruch, Technik zu liefern, auf die Sie sich verlassen können. Heute, morgen und in drei Jahren.
COMHEAD Free Lifetime Support
Unterstützung, solange Sie COMHEAD-Artikel nutzen. Technik ist nur so gut wie der Service dahinter. Deshalb bietet COMHEAD Dir kostenlosen Lifetime-Support, ohne versteckte Kosten.
- Kostenfreier Support über die gesamte Nutzungsdauer
- Direkter Kontakt zu erfahrenen COMHEAD-Experten
- Schnelle Hilfe bei technischen Fragen, Konfiguration oder Updates
- Zuverlässige Begleitung – auch lange nach dem Kauf
Ob im laufenden Betrieb oder bei neuen Anforderungen: Unser Support endet nicht nach der Installation. Wir bleiben an Ihrer Seite und sorgen dafür, dass Ihre COMHEAD-Lösung dauerhaft reibungslos funktioniert.
Technische Spezifikationen:
Allgemein
• Modell/Region: ComTac IX / EMEA und APAC
• Ghost Voice Sprachoptionen: Englisch (Standard), Spanisch, Französisch, Deutsch
• Soundscape: Ja
• Batteriefach: Versiegeltes Gehäuse. Einseitig
• Kopfbänder Stil: Verstellbares, flaches, gummiertes Band. Umwandelbar zur Helmbefestigung.
• Ohrmuschel-Stil: Flaches Profil. Über dem Ohr
• Sprechmikrofon Typ: Teleskop. Dynamisch. Geräuschunterdrückend. Wasserdicht (IP68), 6m / 30 min
• Sprechmikrofon Frequenzgang: 200 Hz ~ 7 kHz
• Sprechmikrofon Impedanz: Ungefähr 150 Ohm
• Abgangskabel Typ / Länge: (ausgewählte Modelle) Gerade. Kevlar® Gesponnen / Ungefähr 500 mm.
Kurzdistanzen-Intra-Team-Kommunikation (NIB)
• Frequenzband: 864 MHz (Europa) und 915 MHz (USA)
• Betriebsmodus: Vollduplex (Für bis zu 4 gleichzeitige Sprecher)
• Leistungsausgang: 0,2 mW (915 MHz), 5 mW (864 MHz)
• Reichweite: 0-5m (optimal) und 6-10m (Ein-/Ausblenden)
• Modulation: TDMA-Protokoll
• NIB-Modi: Aus, PTT, VOX 1, VOX 2
Abgangsstecker Optionen
• Einzelkommunikation: NATO-verkabelt Steckertyp: 4-polig U/174 (-86)
• Einzelkommunikation: PELTOR-verkabelt Steckertyp: 4-polig U/174 (-38)
• Doppelkommunikation: Steckertyp: 5-polig U-384/U (-35)
• Doppelkommunikation: Steckertyp: 10-polig (-108)
Funktion zum Hören von Umgebungsgeräuschen
• Mission Audio Profile (MAP) (Standard): Beobachtung, Patrouille, Gespräch, Komfort, AUS
• Klassisch: 4 Verstärkungsstufen und AUS
• Gehörschutzstöpsel-Modus: Ja
Leistungs-/elektrische Eigenschaften
• Batterietyp: 2x AAA Alkaline (LR03)
• Betriebszeit: Nur Umgebungsgeräusche, ungefähr 50 Stunden (batterie- und temperaturabhängig)
• Betriebszeit: Umgebungsgeräusche und NIB, ungefähr 30 Stunden (batterie- und temperaturabhängig)
Militärische Teststandards
• Umweltleistung: Getestet gemäß den anwendbaren Abschnitten der MIL-STD-801H
• Elektromagnetische Störungen: Getestet gemäß den anwendbaren Abschnitten der MIL-STD-461G
• Gefährdung durch elektromagnetische Strahlung für Munition (HERO), Personal (HERP) und Treibstoff (HERF): Bewertet nach den anwendbaren Grenzwerten in MIL-STD-464D
Physikalische Eigenschaften
• Gewicht mit Batterien: (-02): 294 g (10,37 Oz). (-86): 339 g (11,95 Oz)
• Farboptionen: Anthrazitgrau (GE) / O.D Grün (GN)
Umwelteigenschaften
• Betriebstemperatur*: -40°F / -40°C bis 131°F / 55°C
• Lagerungstemperatur: ≤72h: -67°F / -55°C bis 159,8°F / 71°C . >72h: -4°F / -20°C bis 104°F / 40°C
• Produktlebensdauer: 5 Jahre, ohne Batterien, bei Raumtemperatur
• Salzwasserbeständigkeit: Salzwasser (5%) 2m bei 30 min
• Empfohlene Lagerbedingungen: Innenraum mit kontrolliertem Klima (<90% Luftfeuchtigkeit)
Bedienungsanleitung – 3M™ PELTOR™ ComTac™ IX Headset (MT14H419A**)
1. Einführung
Herzlichen Glückwunsch und vielen Dank, dass Sie sich für dieses Kommunikationslösungs-Headset entschieden haben!
1.1. Verwendungszweck
Diese Headsets sind dafür vorgesehen, beim Schutz vor gefährlichem Lärm zu helfen und dem Benutzer dabei die Möglichkeit zu geben, Geräusche aus dem Umfeld mit geringerem Geräuschpegel über die Umgebungs-/Umweltmikrofone zu hören. Sie ermöglichen die Kommunikation über externe Funksprechgeräte sowie die direkte Kommunikation mithilfe der NIB-Technologie (Natural Interaction Behavior) für natürliches Interaktionsverhalten in Bereichen mit stetigem starkem Lärm.
Es wird erwartet, dass alle Benutzer die Gebrauchsanleitung lesen und verstehen und mit der Benutzung des Geräts vertraut sind. Produkte der 3M PSD sind nur für kommerzielle Nutzung vorgesehen. In Europa können einige Produkte von 3M PELTOR auch für nicht kommerzielle Zwecke verwendet werden. Bitte lesen und befolgen Sie immer die Gebrauchsanleitung.
2. Sicherheit
2.1. Wichtig
Vor Gebrauch müssen alle Sicherheitshinweise in dieser Anleitung gelesen, verstanden und beachtet werden. Diese Anleitung ist für künftige Verwendungen aufzubewahren.
Dieser Gehörschutz trägt dazu bei, das Gehör vor gesundheitsschädlichem Lärm und anderen lauten Geräuschen zu schützen. Ein unsachgemäßer oder nachlässiger, d. h. nicht kontinuierlicher Gebrauch in lärmbelasteter Umgebung kann zu Gehörschäden oder Verletzungen führen.
Wenn Sie das Gefühl haben, schlecht zu hören, oder während/nach dem Lärm ein Klingeln oder Summen hören, müssen Sie die laute Umgebung umgehend verlassen und eine medizinische Fachkraft konsultieren.
Eine Nichtbeachtung dieser Anleitung kann zu schwerwiegenden Gesundheitsschäden führen:
- Das Hören von Audioquellen kann Ihre Situationserkennung und Warnsignalwahrnehmung verschlechtern. Stellen Sie die Lautstärke stets auf den geringstmöglichen Wert ein.
- Um Explosionsrisiken zu vermeiden, darf dieses Produkt nicht in potenziell explosiven Atmosphären verwendet werden.
- Durch schlechten Sitz wird die Schallschutzwirkung verringert. Die Anweisungen zum Anlegen sind strikt zu befolgen.
- Wenn unter den Kapseln keine ordnungsgemäß eingesetzten Ohrstöpsel getragen werden, darf das Headset NICHT im Earplugmodus verwendet werden.
- Gehörschutz und Dichtungsringe unterliegen der Alterung. Bei regelmäßiger Nutzung sollten Dichtungsringe und Schaumauskleidungen mindestens zweimal im Jahr ausgetauscht werden.
2.2. ACHTUNG & Batteriemodelle
Explosionsgefahr, wenn Batterien durch einen falschen Typ ersetzt werden! Akkus dürfen nicht bei Temperaturen über 45°C geladen werden. Mit Lithium-Ionen-Akkus besteht Feuer- oder Verbrennungsgefahr. Nicht öffnen, zerquetschen, über 55°C erhitzen oder verbrennen.
| Batterietyp | Ausführung / Technologie |
|---|---|
| AAA Nicht wiederaufladbar | Alkalisch / Zink-Kohle |
| AAA Nicht wiederaufladbar | 3M™ PELTOR™ Lithium |
| AAA Wiederaufladbar | LR03NM Ni-MH / NEXcell® EnergyON® Ni-MH 800 mAh |
Niemals Alkaline-, Standard- (Kohle-Zink), Lithium-Ionen- oder wiederaufladbare Batterien gemischt verwenden!
2.3. Hinweis zur Anwendung
Betriebstemperaturbereich: -40°C bis 55°C. Bei Temperaturen unter dem Nullpunkt den Gehörschutz vor der Verwendung aufwärmen.
3. Zulassungen & Normen
3M Svenska AB erklärt hiermit, dass das Sprechfunkgerät mit der Richtlinie 2014/53/EU (RED) und das Headset vom PPE-Typ mit der Verordnung (EU) 2016/425 übereinstimmt. Es erfüllt somit die Anforderungen für die CE-Kennzeichnung.
Das Produkt wurde geprüft und zugelassen gemäß: EN 352-1:2020, EN 352-2:2020+A1:2024, EN 352-4:2020, EN 352-6:2020+A1:2024.
4. Technische Dämmwerte (EN 352 Standardtabellen)
Der Schalldämmwert (SNR) wurde bei ausgeschaltetem Gerät ermittelt. 3M empfiehlt eine persönliche Dichtsitzprüfung des Gehörschutzes.
4.1. Schalldämpfung EN 352-1 / EN 352-2
A) Headset mit Kopfbügel und Schaumstoffkissen (MT14H419A**) – Gewicht: 339 g
| Frequenz (Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mittelwert MV (dB) | 12.6 | 18.1 | 29.1 | 30.5 | 31.9 | 43.7 | 39.4 | 34 | 27.4 | 19.7 | 29.8 |
| Standardabweichung SD (dB) | 2.3 | 1.5 | 3.3 | 2.6 | 2.2 | 2.5 | 2.7 | 1.3 | 1.1 | 1.6 | 1.0 |
| Schutzwirkung APV (dB) | 10.3 | 16.6 | 25.8 | 27.9 | 29.7 | 41.2 | 36.7 | 33 | 26 | 18 | 29 |
B) Headset mit Kopfbügel und Geldichtungskissen (MT14H419A** mit HY80) – Gewicht: 374 g
| Frequenz (Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | H | M | L | SNR |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mittelwert MV (dB) | 12.1 | 17.8 | 29.2 | 34.9 | 33.9 | 43.2 | 39.3 | 36.3 | 28.1 | 19.3 | 30.4 |
| Schutzwirkung APV (dB) | 9.9 | 16.4 | 26.3 | 32.7 | 31.7 | 40.0 | 36.0 | 35 | 27 | 18 | 29 |
C & D) Doppelschutzmodus (Dual Protection) mit In-Ear Ohrstöpseln
- ComTac IX + 3M™ E-A-R™ Classic Ohrstöpsel: SNR = 40 dB (H: 37 dB, M: 39 dB, L: 37 dB)
- ComTac IX + TEP-300 EU (mit Skull Screws / Torque / UltraFit): SNR = 41 dB (H: 43 dB, M: 38 dB, L: 34 dB)
4.2. EN 352-4 Kriterienniveaus (Niveauabhängige Funktion)
| Modus | H (Hochfrequent) | M (Mittelfrequent) | L (Niederfrequent) |
|---|---|---|---|
| Standardmodus | 117 dB(A) | 104 dB(A) | 91 dB(A) |
| Doppelschutzmodus | 122 dB(A) | 124 dB(A) | 122 dB(A) |
5. Komponentenübersicht
In der nachfolgenden Abbildung und Aufstellung sind alle Bedienelemente und Bauteile des ComTac IX Headsets aufgelistet:
| Pos. | Bezeichnung | Material |
|---|---|---|
| D:1 | Kopfbügel | SEBS |
| D:2 | Kopfbügelkabel | PUR |
| D:3 | Dichtungsring | PVC / Gel |
| D:4 | Schaumauskleidung | PE |
| D:5 | Kopfbügeldrähte | Edelstahl |
| D:6 | Führung | POM / SEBS |
| D:7 | Sprechmikrofon-Anschluss | Vernickeltes Messing |
| D:8 | Sprechmikrofon | TPE, PC |
| D:9 | Sprechmikrofonarm | Messing / Pulverfarbe |
| D:10 | Einstellschraube | PA |
| D:11 | Umgebungs-/Umweltmikrofon | PET |
| D:12 | [+] Taste (Lauter / Einschalten) | Silikon |
| D:13 | NIB-Taste (Kommunikation) | Silikon |
| D:14 | [-] Taste (Leiser / Ausschalten) | Silikon |
| D:15 | Kapsel | ABS |
| D:16 | Batteriefachabdeckung | POM |
| D:17 | Führung für Kopfbügelkabel | - |
| D:18 | Sprechmikrofonführung | - |
| D:19 | Kabel für externen Eingang (modellabhängig) | PUR |
6. Einrichtung und Batteriewechsel
Das ComTac™ IX-Headset benötigt für den Betrieb 2 AAA-Batterien.
6.1. Batterien einlegen / entfernen
- Innenseite des Batteriedeckels anheben.
- Batterieabdeckung nach außen schieben.
- Batterien entsprechend der Polung (siehe Markierung) in das Batteriefach einlegen.
- Batteriedeckel schließen und wieder in Richtung Kapsel schieben, bis ein deutliches Klick-Geräusch zu hören ist.
Hinweis: Bei niedriger Spannung erfolgt eine Sprachmitteilung "Batteriestatus niedrig". Einige Modellvarianten können direkt über externe Geräte (Funkgeräte/Intercom) mit Strom versorgt werden.
6.2. Betriebszeit
- Hören von Umgebungsgeräuschen (LDF) + NIB-Betrieb: ca. 30 Stunden
- Nur Hören von Umgebungsgeräuschen (LDF): ca. 50 Stunden
7. Aufsetzanleitung & Mikrofoneinstellung
7.1. Kopfbügel anpassen
Die Kapseln auf die Ohren setzen. Sicherstellen, dass der Kopfbügel senkrecht über die Kopfmitte verläuft. Die Kapsel festhalten und den Drahtbügel nach oben oder unten schieben, bis die Dichtungsringe die Ohren komplett und dicht umschließen.
7.2. Sprechmikrofon ausrichten
Um eine optimale Sprachübertragung in lauter Umgebung zu gewährleisten, muss das Mikrofon extrem nah am Mund positioniert werden:
- Einstellschraube lösen.
- Das Mikrofon direkt zum Mundwinkel biegen. Der Abstand muss weniger als 3 mm betragen!
- Einstellschraube wieder festziehen.
7.3. Mikrofonschutzband anbringen
- Etwa 10 cm Schutzklebeband (HYM1000) abschneiden.
- Schutzfolie abziehen und das Band fest um das Mikrofon wickeln.
8. Gebrauchsanleitung
8.1. Ein- und Ausschalten
Die [+] Taste drücken und für mindestens 3 Sekunden gedrückt halten. Die Sprachmitteilung bestätigt "Gerät ein" bzw. "Gerät aus".
8.2. Lautstärke einstellen
Drücken Sie kurz die [+] Taste, um die Umgebungslautstärke zu erhöhen, oder die [-] Taste, um sie zu verringern. Um die Mikrofone stummzuschalten, halten Sie die [-] Taste gedrückt, bis "Umgebungshören aus" ertönt.
8.3. Direkte Kommunikation mit NIB-Technologie
Die NIB-Funktion (Natural Interaction Behavior) ermöglicht die Nahbereichs-Kommunikation für bis zu 4 gleichzeitige Sprecher und eine unbegrenzte Anzahl an Zuhörern innerhalb eines Radius von ca. 5 bis 10 Metern.
NIB-Modi wechseln: Tippen Sie die NIB-Taste zweimal kurz an (innerhalb von 0.5 Sekunden), um durch die Modi zu schalten:
- NIB VOX 1: Sprachaktiviert (Handsfree) bei Lärmpegeln ab ca. 80 dB. In ruhiger Umgebung kann die NIB-Taste als PTT genutzt werden.
- NIB VOX 2: Dauerhaft sprachaktiviert (Handsfree) unabhängig vom Umgebungslärm.
- NIB PTT (Empfohlen): Senden erfolgt ausschließlich durch Drücken und Halten der NIB-Taste. Verhindert unbeabsichtigte Übertragungen.
- NIB OFF: Deaktiviert die NIB-Funktion vollständig (keine HF-Aussendung).
8.4. Doppelschutz- und Earplugmodus
Bei extremer Lärmbelastung können Ohrstöpsel unter dem Kapselgehörschutz getragen werden. Bei passiven Ohrstöpseln (z.B. 3M E-A-R Classic) aktivieren Sie den Earplugmodus, um das Umgebungshören anzuheben:
- Ohrstöpsel korrekt einsetzen und Headset aufsetzen.
- Halten Sie bei eingeschaltetem (oder ausgeschaltetem) Gerät die [+] Taste für ca. 7 Sekunden gedrückt, bis die Ansage "Earplugmodus" ertönt.
- Zum Deaktivieren das Headset einfach ausschalten.
9. Menü-Funktionen
9.1. Navigation
Drücken Sie gleichzeitig die [+] und [-] Tasten für ca. 0.5 Sekunden, um das Menü zu öffnen. Mit der [-] Taste blättern Sie durch die Punkte, mit der [+] Taste ändern Sie Einstellungen oder öffnen Untermenüs.
9.2. MAP-Profile (Mission Audio Profiles) im Erweiterten Modus
| MAP-Einstellung | Verwendungszweck |
|---|---|
| Modus Erweitert 1 | Umgebungsgeräusche Aus. Maximale Geräuschreduzierung zum Abhören von Funk. |
| Modus Erweitert 2 | Komfortmodus für sehr laute Umgebungen. |
| Modus Erweitert 3 | Unterhaltung / Standard. Bietet natürliches Hören wie mit freien Ohren. Ideal für normale Einsätze. |
| Modus Erweitert 4 | Patrouillieren. Hohes Situationsbewusstsein in leisen Umgebungen. |
| Modus Erweitert 5 | Überwachung. Maximale Soundverstärkung zur Geräuscherkennung in sehr leiser Umgebung. |
9.3. Weitere Menüpunkte
- Funklautstärke: Stufen 1 (Niedrig), 2 (Hoch) oder Auto.
- Balance: Lautstärkeeinstellung zwischen rechtem und linkem Ohr (7 Stufen).
- Mikrofonempfindlichkeit: Niedrig (Dynamisch/Funk), Mittel (Elektret/Handy), Hoch (Kohle/Flugfunk).
- Batterietyp: Standard (Alkaline), NiMH (Akkus) oder Lithium.
- Automatische Abschaltung: Schaltet das Headset 4 Stunden nach der letzten Aktivität aus (Ein/Aus).
- Radio Audio: Mixed (Stereo), Surround (Richtungsgebunden) oder Single Side.
- NIB Frequency: 864 MHz für Europa / 915.5 MHz für Nordamerika.
- Sprache: English, Deutsch, Español, Français.
- Reset: Stellt die Werkseinstellungen wieder her.
10. Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Gerät lässt sich nicht einschalten | Batterien leer, falsch eingelegt oder Deckel offen. | Batterien austauschen, Polung prüfen und Deckel fest verschließen (Klick). |
| Umgebungsgeräusche schwer zu hören | Lautstärke zu niedrig oder stummgeschaltet. | Lautstärke über [+] Taste erhöhen. |
| Keine Funkübertragung | Funkgerät aus oder Kabel nicht richtig eingesteckt. | Kabelverbindung zum Adapter/Funkgerät prüfen und Funkgerät einschalten. |
| NIB sendet nicht / Besetztton | Alle 4 NIB-Kanäle belegt oder kein Empfänger in Reichweite. | Warten bis ein Kanal frei wird; Reichweite prüfen (unter 10m). Lauter sprechen. |
11. Produktlebensdauer
Es wird empfohlen, das Headset spätestens nach 5 Jahren ab Herstellungsdatum auszutauschen. Bei Beschädigungen (Risse, Verformungen) oder nachlassender Dämmwirkung ist das Produkt sofort zu ersetzen.
12. Reinigung und Wartung
Äußere Kapseln und Dichtungsringe regelmäßig mit einem feuchten Tuch und Seife reinigen. Wenn das Headset nass wird, Dichtungsringe und Schaumstoffeinsätze abnehmen und vollständig trocknen lassen.
12.1. Hygieneset austauschen (HY68 / HY80)
- Mit den Fingern in die Innenseite des Dichtungsrings fassen und diesen gerade herausziehen.
- Alte Schaumstoffeinlage entnehmen.
- Neue Schaumstoffeinlage und neuen Dichtungsring festdrücken, bis er hörbar einrastet.
13. Ersatzteile und Zubehör
| Artikelnummer | Beschreibung |
|---|---|
| M194/2 | Windschutzset für Umgebungsmikrofone |
| 1086 SV/1 | Batteriefachabdeckung |
| AGM/1 | Kopfbügel, ComTac™ IX-Headset |
| HY68 | Standard-Hygienesatz (Schaumstoff) |
| HY80-EU | Hygienesatz mit Gelkissen |
| MT71/2 | Windschutz für Mikrofon (2 Stück) |
| HYM1000 | Hygieneband / Schutzklebeband für Mikrofon |
14. Lagerung
Das Produkt in der Originalverpackung an einem sauberen, trockenen Ort lagern. Lagertemperatur: -20°C bis 40°C (bei unter 90% Luftfeuchtigkeit). Bei längerer Lagerung stets die Batterien entfernen!
15. Symbolerklärung
| Symbol | Bedeutung |
|---|---|
| Gebrauchsanweisung | Gebrauchsanweisung beachten und aufbewahren. |
| Temperaturbereich | Gibt maximale und minimale Lagerungstemperatur an. |
| WEEE / CE | Elektronikschrott. Nicht im Hausmüll entsorgen. Erfüllt EU-Vorschriften. |
| Tragestil: | Kopfbügel |
| Funktionen: | aktiver Gehörschutz |
| Anwendungsgebiet: | Jagd- und Schießsport, Polizei und Streitkräfte |
| Dämmung: | 29db SNR |
| Gewicht: | 350g |
| Farbe: | Charcoal Grey |

Comfort Mode
Conversations Mode
Patrolling Mode
Overwatch Mode
Silent Mode
