Falconclaw FC PTT Multifunktions Push to Talk mit Bluetooth, NATO und Peltor Kompatibilität

Die Falconclaw FC PTT ist eine besonders flexible Push to Talk Lösung für professionelle und taktische Kommunikationssysteme. Sie verbindet ein kompatibles Kommunikationsheadset mit einem Funkgerät und kann gleichzeitig über Bluetooth mit einem Smartphone gekoppelt werden.

Der entscheidende Vorteil liegt in ihrer modularen Bauweise. Die PTT ist nicht auf eine einzige Headset Belegung oder auf einen bestimmten Funkgeräteanschluss festgelegt. Über einen Schalter lässt sich die Headset Schnittstelle zwischen Peltor und NATO Belegung umstellen. Das angeschlossene Funkgerät wird über ein separat erhältliches, austauschbares Downlead angebunden.

Wechselt das Funkgerät, muss deshalb nicht automatisch auch die komplette PTT ausgetauscht werden. In vielen Fällen genügt das passende Funkgerätekabel. Gerade für Organisationen, Einsatzkräfte und Teams mit unterschiedlichen Funkgeräten oder wechselnder Ausstattung reduziert das die Anzahl verschiedener PTT Varianten erheblich.

Zusätzlich verfügt die Falconclaw PTT über Bluetooth. Damit können Smartphone Audio und internetbasierte Kommunikationsanwendungen über dasselbe Headset genutzt werden, das auch für die Funkkommunikation eingesetzt wird. Für Zello steht sogar eine eigene PTT Taste zur Verfügung.

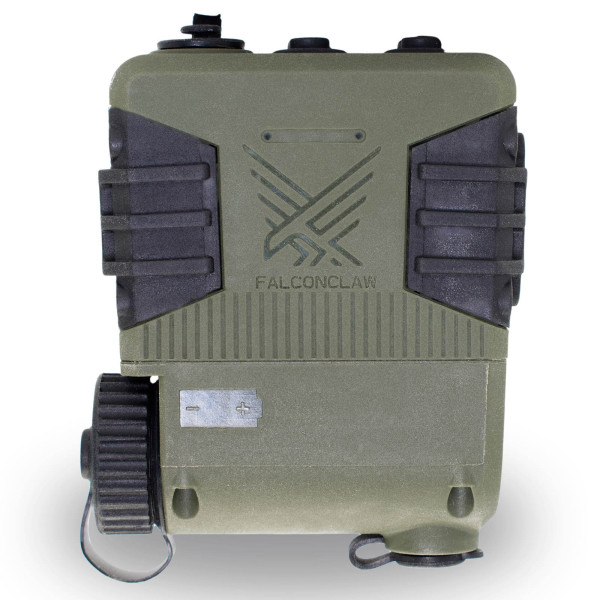

Erhältlich ist die Falconclaw FC PTT in Schwarz und Olivgrün, Herstellerbezeichnung Adaptive Green.

Eine PTT für unterschiedliche Headset Standards

Kommunikationsheadsets mit Nexus Anschluss können äußerlich identisch aussehen und trotzdem unterschiedlich belegt sein. Besonders verbreitet sind die NATO Belegung und die Peltor Belegung.

Bei vielen klassischen PTT Lösungen muss bereits beim Kauf entschieden werden, welche Variante benötigt wird. Die Falconclaw FC PTT integriert beide Belegungen in einem Gerät.

Auf der Oberseite befindet sich ein Wahlschalter:

• Position A für Peltor Belegung
• Position B für NATO Belegung

Damit lässt sich dieselbe PTT mit unterschiedlich belegten kompatiblen Headsets einsetzen.

Das ist insbesondere bei gemischter Ausrüstung interessant. Werden innerhalb einer Organisation unterschiedliche Headsets eingesetzt oder vorhandene Systeme schrittweise erneuert, muss nicht für jede Belegung eine eigene PTT Variante vorgehalten werden.

Nexus Anschluss für professionelle Kommunikationsheadsets

Die Headset Schnittstelle ist für Nexus TP 120 beziehungsweise U 174/U sowie Nexus J11 ausgelegt.

Kompatible Kommunikationsheadsets mit vorhandenem Nexus Downlead können direkt angeschlossen werden. Dazu gehören je nach Ausführung unter anderem Headsets aus dem professionellen und taktischen Bereich von 3M Peltor und weiteren Herstellern.

Entscheidend ist nicht allein der mechanisch passende Stecker. Auch die elektrische Belegung und der verwendete Mikrofontyp müssen berücksichtigt werden. Genau dafür besitzt die Falconclaw PTT die Umschaltung zwischen Peltor und NATO.

---



---

Headset Mikrofon oder integriertes Mikrofon

Über einen separaten Wahlschalter wird bestimmt, welches Mikrofon für die Sprachübertragung verwendet wird:

• Position C aktiviert das Mikrofon in der Falconclaw PTT
• Position D aktiviert das Mikrofon des angeschlossenen Headsets

Damit kann die PTT auch zusammen mit Gehörschutzlösungen eingesetzt werden, die selbst kein Kommunikationsmikrofon besitzen.

Falconclaw trennt Funk und Bluetooth als zwei eigenständige Kommunikationswege. Während für den Funkverkehr je nach Konfiguration das Mikrofon des angeschlossenen Headsets genutzt werden kann, verfügt die Bluetooth-Kommunikation über eine eigene Mikrofonquelle direkt in der PTT. Dadurch bleibt der Bluetooth Sprachweg unabhängig von Mikrofontyp, Belegung und technischer Ausführung des verwendeten Headsets. Auch Gehörschutzlösungen ohne eigenes Mikrofon können dadurch für Bluetooth Sprachkommunikation eingesetzt werden. Das schafft einen zusätzlichen Kommunikationsweg über Zello oder per Smartphone-Telefonie.

Das integrierte Mikrofon ist dafür ausgelegt, Sprache in normaler Lautstärke aufzunehmen, wenn die PTT im Brustbereich getragen wird.

Das eröffnet zusätzliche Möglichkeiten bei der Integration vorhandener Gehörschutzprodukte. Mit den entsprechenden separat erhältlichen Adaptern können beispielsweise Gehörschutzlösungen mit 3,5 mm Audioanschluss oder bestimmte 3M Peltor Modelle ohne eigenes Downlead eingebunden werden. Gesprochen wird in einer solchen Konfiguration über das Mikrofon der PTT.

Verstärkungsadapter für dynamische Mikrofone

Zum Lieferumfang gehört ein Verstärkungsadapter.

Dieser ist für Konfigurationen vorgesehen, bei denen ein dynamisches Mikrofon ein für das angeschlossene System zu niedriges Mikrofonsignal liefert. Der Adapter erhöht das Signal und kann dadurch eine ausreichend deutliche Sprachübertragung ermöglichen.

Der Verstärkungsadapter ist insbesondere vorgesehen, wenn:

• ein dynamisches Mikrofon verwendet wird
• das Mikrofonsignal deutlich zu leise ist
• das angeschlossene Funkgerät oder System einen höheren beziehungsweise für Elektretmikrofone typischen Signalpegel erwartet

Bei Elektretmikrofonen oder bei bereits ausreichend hohem Mikrofonpegel wird der Verstärkungsadapter normalerweise nicht benötigt.

Damit lässt sich dieselbe Falconclaw PTT sowohl in Systemen mit Elektretmikrofonen als auch in geeigneten Konfigurationen mit dynamischen Mikrofonen einsetzen.

Modulares Downlead System für unterschiedliche Funkgeräte

Auf der Funkgeräteseite setzt Falconclaw auf austauschbare Downlead Kabel.

Die PTT bleibt dabei dieselbe. Lediglich das Kabel zwischen PTT und Funkgerät wird passend zum jeweiligen Funkgerät gewählt.

Falconclaw gibt an, über dieses System mehr als 1.200 Funkgerätemodelle unterstützen zu können.

Zum derzeit dokumentierten Kabelprogramm gehören unter anderem Anschlusslösungen für:

• Kenwood 2 Pin Systeme
• ICOM 2 Pin Systeme
• Motorola 2 Pin Systeme
• NATO 6 Pin Anschlüsse
• Fischer 9 Pin Anschlüsse
• Motorola GP Serien
• Sepura STP Serien mit 4 Pin Anschluss
• professionelle ICOM Systeme mit 14 Pin Anschluss
• Motorola APX Systeme mit GCAI Anschluss

Je nach Kabel werden damit unter anderem Funkgerätefamilien von Motorola, Kenwood, Baofeng, ICOM, Sepura, Retevis, Wouxun und Harris sowie verschiedene militärische Funkplattformen unterstützt.

Wichtig ist die Auswahl des exakt passenden Kabels. Optisch ähnliche Anschlüsse müssen nicht elektrisch identisch sein. Insbesondere bei verschiedenen 2 Pin Systemen darf deshalb nicht allein nach der Form des Steckers entschieden werden.

Das Funkgeräte Downlead gehört nicht zum Lieferumfang der Falconclaw PTT und muss passend zum verwendeten Funkgerät separat ausgewählt werden.

Funkkommunikation funktioniert auch ohne Batterie

Für die klassische Funkkommunikation benötigt die Falconclaw PTT keine eigene Stromversorgung.

Die Funk PTT, das integrierte Mikrofon und die mechanischen Wahlschalter funktionieren auch ohne eingesetzte Batterie.

Das ist für den professionellen Einsatz ein entscheidender Vorteil. Eine leere Bluetooth Batterie legt die Funkkommunikation nicht automatisch still.

Für die Bluetooth Funktionen wird eine CR123A Lithiumbatterie benötigt. Falconclaw schreibt hierfür eine nicht wiederaufladbare CR123A Lithiumbatterie vor.

Bluetooth als zusätzlicher Kommunikationsweg

Mit eingesetzter CR123A Batterie kann die Falconclaw PTT per Bluetooth mit einem Smartphone gekoppelt werden.

Damit wird das Smartphone Audio auf dasselbe angeschlossene Headset übertragen, das auch für die Funkkommunikation verwendet wird.

Übertragen werden können beispielsweise:

• Zello Kommunikation
• andere kompatible Sprachkommunikationsanwendungen
• Telefonate
• Navigationsansagen
• Medienwiedergabe
• weitere Audiosignale, die vom Smartphone ausgegeben werden

Das klassische Funkgerät und die Bluetooth Kommunikation besitzen separate PTT Funktionen. Dadurch kann beispielsweise weiterhin über Funk gesprochen werden, während das Smartphone als zusätzlicher Kommunikationsweg zur Verfügung steht.

Die Funkseite der Falconclaw ist dabei eine Single Comm Lösung. Bluetooth bildet einen zusätzlichen Kommunikationskanal, ersetzt aber keine echte Dual Comm PTT für zwei gleichzeitig angeschlossene Funkgeräte.

Separate PTT Taste für Zello

Für Zello befindet sich an der Falconclaw eine eigene PTT Taste.

Nach der Bluetooth Kopplung kann die PTT in Zello als externe Sprechtaste eingerichtet und einem gewünschten Kanal oder Kontakt zugeordnet werden.

Anschließend muss das Smartphone für einen normalen Sprechvorgang nicht mehr aus der Tasche genommen werden. Die Zello Taste wird gedrückt gehalten und die Sprachübertragung erfolgt über das ausgewählte Mikrofon.

Das ist insbesondere dann interessant, wenn Teams neben klassischem Funk auch IP basierte Kommunikation einsetzen oder Ansprechpartner erreicht werden sollen, die nicht im selben Funknetz arbeiten.

Bluetooth Bedienung direkt an der PTT

Die Bluetooth Steuerung erfolgt über eine separate Taste an der PTT.

Bluetooth einschalten:

Die Bluetooth Taste etwa fünf Sekunden gedrückt halten.

Kopplungsmodus:

Die Bluetooth Taste etwa zehn Sekunden gedrückt halten. Die rote und blaue Anzeige blinkt und eine Sprachansage signalisiert den Kopplungsmodus. Anschließend wird auf dem Smartphone das Bluetooth Gerät FALCONCLAW ausgewählt.

Mediensteuerung:

Ein kurzer Tastendruck pausiert beziehungsweise startet die zuletzt wiedergegebene Medienwiedergabe.

Telefonfunktion:

Zweimaliges Drücken startet laut Bedienungsanleitung einen Anruf beim zuletzt gewählten Kontakt.

Wenn mehrere Falconclaw PTT Geräte gleichzeitig eingerichtet werden, empfiehlt der Hersteller, die Geräte nacheinander zu koppeln. Andere PTT Einheiten sollten während des jeweiligen Kopplungsvorgangs ausgeschaltet oder außer Bluetooth Reichweite sein.

Zello Einrichtung

Für die Verwendung mit Zello muss die Falconclaw PTT zunächst per Bluetooth mit dem Smartphone verbunden sein.

Anschließend wird die externe PTT Taste innerhalb der Zello Einstellungen eingerichtet. Die Falconclaw wird dort als Bluetooth PTT erkannt. Der entsprechenden Taste kann anschließend ein gewünschter Kanal oder Gesprächspartner zugewiesen werden.

Damit lässt sich Zello über die separate Taste an der Falconclaw bedienen, während die andere PTT Taste weiterhin dem angeschlossenen Funkgerät zugeordnet bleibt.

Smartphone Audio und ATAK

Grundsätzlich gibt die Falconclaw PTT Audiosignale wieder, die das gekoppelte Smartphone tatsächlich ausgibt.

Damit lassen sich neben Zello beispielsweise auch Sprachdienste, Telefonate, Navigationsinformationen oder andere Audioquellen über das angeschlossene Headset hören.

Falconclaw nennt in diesem Zusammenhang auch ATAK. Wichtig ist jedoch die technische Einschränkung: ATAK erzeugt nach Herstellerangabe nicht automatisch selbst gesprochene Meldungen. Soll eine ATAK Information akustisch wiedergegeben werden, muss zusätzliche Software auf dem Smartphone daraus ein entsprechendes Audiosignal erzeugen. Eine solche Software ist nicht Bestandteil der Falconclaw PTT.

Circa 85 Stunden Bluetooth Audiowiedergabe

Die Bluetooth Elektronik wird mit einer CR123A Lithiumbatterie betrieben.

Falconclaw gibt eine Laufzeit von ungefähr 85 Stunden bei kontinuierlicher Bluetooth Audiowiedergabe an. Im Bereitschaftsbetrieb kann die tatsächliche Laufzeit entsprechend länger ausfallen.

Die Batterie versorgt ausschließlich die intelligenten Bluetooth Funktionen. Die klassische Funk PTT bleibt auch bei entnommener oder leerer Batterie nutzbar.

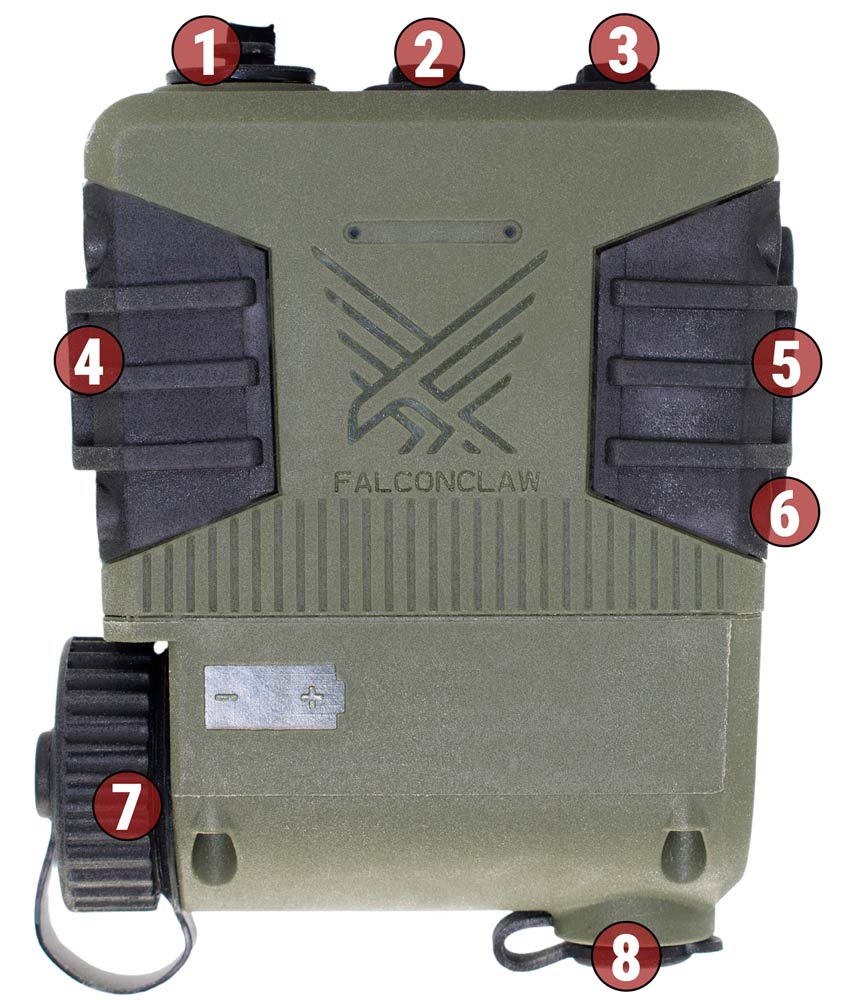

Geschützte Bedienelemente

Die Funk PTT Taste befindet sich seitlich am Gehäuse und ist durch die Gehäuseform gegen unbeabsichtigte Betätigung geschützt.

Auf der gegenüberliegenden Seite befinden sich die separate Zello PTT Taste sowie die Bluetooth Bedientaste.

Die beiden Wahlschalter für Headset Belegung und Mikrofonquelle sitzen auf der Oberseite des Geräts. Dadurch sind Funktionen, die während des Einsatzes regelmäßig benötigt werden, direkt erreichbar, während grundlegende Konfigurationseinstellungen separat angeordnet sind.

Flexible Befestigung an Weste, Gürtel und MOLLE

Die Falconclaw PTT kann unterschiedlich an der persönlichen Ausrüstung befestigt werden.

Ein Gürtelclip ist bereits am Gerät montiert.

Zusätzlich gehört ein MOLLE Clip zum Lieferumfang. Dieser wird verschraubt und ermöglicht eine stabile Befestigung über drei MOLLE Reihen.

Optional bietet Falconclaw mit dem PTT Wing eine weitere Befestigungslösung an. Sie positioniert die PTT seitlich am Tragesystem in einem Bereich, der mit dem Daumen schnell erreichbar ist und gleichzeitig möglichst wenig mit Magazinen oder weiterer Ausrüstung kollidiert.

Der PTT Wing ist nicht Bestandteil des Lieferumfangs.

IP65 für anspruchsvolle Einsatzbedingungen

Die Falconclaw FC PTT besitzt laut Hersteller die Schutzklasse IP65. Zusätzlich sind die elektronischen Komponenten mit einer wasserabweisenden Schutzbeschichtung versehen.

Das Gerät ist damit für staubige und anspruchsvolle Einsatzumgebungen konzipiert.

Die Schutzklasse darf jedoch nicht mit einer Freigabe für dauerhaftes Untertauchen verwechselt werden. Falconclaw weist in der Bedienungsanleitung ausdrücklich darauf hin, ein Eintauchen in Flüssigkeiten zu vermeiden.

Der zulässige Betriebstemperaturbereich reicht von 20 °C unter null bis 50 °C.

Erweiterungsmöglichkeiten über 3,5 mm AUX

Falconclaw bietet optional einen Nexus auf 3,5 mm AUX Adapter an.

Damit können beispielsweise geeignete Gehörschutzlösungen oder andere Audiogeräte mit 3,5 mm Schnittstelle eingebunden werden.

Der Hersteller beschreibt zusätzlich eine Nutzung in umgekehrter Richtung. Empfangene Audioinformationen aus dem Funksystem können damit an Geräte mit geeignetem 3,5 mm Eingang weitergegeben werden.

Mögliche Anwendungen sind beispielsweise:

• Wiedergabe über einen aktiven Lautsprecher in einem Führungsbereich
• Weitergabe an ein Fahrzeugaudiosystem mit geeignetem AUX Eingang
• Zuführung in ein Computersystem für Audioaufzeichnung
• softwaregestützte Transkription oder Übersetzung
• Weitergabe von Funk Audio an weitere Kommunikationssoftware

Für Funktionen wie Aufzeichnung, Transkription, Übersetzung oder Weiterleitung wird zusätzliche Hard beziehungsweise Software benötigt. Diese ist nicht Bestandteil der Falconclaw PTT.

Kabellänge und optionale Verlängerung

Die regulären Falconclaw Funkgeräte Downleads sind 50 cm lang.

Wird das Funkgerät beispielsweise weiter hinten an einer Schutzweste oder einem anderen Tragesystem getragen, steht eine zusätzliche 50 cm Verlängerung zur Verfügung.

Damit ergibt sich eine Gesamtlänge von 100 cm zwischen PTT und Funkgerät.

Die Verlängerung ist separat erhältlich.

Lieferumfang

• Falconclaw FC PTT in gewählter Farbe
• vormontierter Gürtelclip
• MOLLE Clip
• Verstärkungsadapter
• Innensechskantschlüssel
• Schraubensicherung für die Montage des MOLLE Clips
• Bedienungsanleitung

Nicht im Lieferumfang enthalten

• Funkgeräte Downlead
• CR123A Lithiumbatterie
• optionaler Nexus auf 3,5 mm AUX Adapter
• optionaler Peltor 2 Pin Adapter
• optionale Downlead Verlängerung
• optionaler PTT Wing

Welches Downlead und welches Headset passen?

Bei der Falconclaw FC PTT entscheidet nicht nur der Hersteller des Funkgeräts über die Kompatibilität. Relevant sind das konkrete Funkgerätemodell, dessen Zubehöranschluss, das verwendete Headset, die Nexus Belegung und der Mikrofontyp.

Nennen Sie uns einfach das verwendete Funkgerät und Ihr Headset. Wir prüfen die Kombination und stellen die passende Falconclaw Konfiguration zusammen.
