Falconclaw PTT multifunktionale Push to Talk mit Bluetooth. Kompatibel mit NATO‑ und Peltor-Steckern.

Die Falconclaw PTT ist eine besonders flexible Push-to-Talk-Lösung für professionelle und taktische Kommunikationssysteme. Sie verbindet ein kompatibles Kommunikationsheadset mit einem Funkgerät und kann gleichzeitig über Bluetooth mit einem Smartphone gekoppelt werden.

Der entscheidende Vorteil liegt in ihrer modularen Bauweise. Die PTT ist nicht auf eine einzige Headsetbelegung oder auf einen bestimmten Funkgeräteanschluss festgelegt. Über einen Schalter lässt sich die Headset-Schnittstelle zwischen Peltor- und NATO‑Belegung umstellen. Das Funkgerät wird über ein separat erhältliches, austauschbares Anschlusskabel angebunden. Wechselt das Funkgerät, muss deshalb nicht automatisch auch die komplette PTT ausgetauscht werden. In vielen Fällen genügt das passende Funkgerätekabel. Gerade für Organisationen, Einsatzkräfte und Teams mit unterschiedlichen Funkgeräten oder wechselnder Ausstattung reduziert das die Anzahl verschiedener PTT‑Varianten erheblich.

Zusätzlich verfügt die Falconclaw PTT über Bluetooth. Damit können Smartphone-Audio und internetbasierte Kommunikationsanwendungen über dasselbe Headset genutzt werden, das auch für die Funkkommunikation eingesetzt wird. Für Zello steht sogar eine eigene PTT‑Taste zur Verfügung.

Die Falconclaw PTT ist in Schwarz und Adaptive Green erhältlich .

Eine PTT für unterschiedliche professionelle Kommunikationsheadsets mit Nexus Anschluss

Kommunikationsheadsets mit Nexus-Anschluss können äußerlich identisch aussehen und trotzdem unterschiedlich belegt sein. Entscheidend ist nicht allein der mechanisch passende Stecker. Auch die elektrische Belegung und der verwendete Mikrofontyp müssen berücksichtigt werden. Besonders verbreitet sind die NATO‑Belegung und die Peltor‑Belegung.

Bei vielen klassischen PTT‑Lösungen muss bereits beim Kauf entschieden werden, welche Variante benötigt wird. Die Falconclaw‑PTT integriert beide Belegungen in einem Gerät.

Auf der Oberseite befindet sich ein Wahlschalter:

► Position A für Peltor Belegung
► Position B für NATO Belegung

Das ist insbesondere bei gemischter Ausrüstung interessant. Werden innerhalb einer Organisation unterschiedliche Headsets eingesetzt oder vorhandene Systeme schrittweise erneuert, muss nicht für jede Belegung eine eigene PTT‑Variante vorgehalten werden.

Kompatible Kommunikationsheadsets mit Nexus-Anschluss können direkt angeschlossen werden. Dazu gehören unter anderem Headsets aus dem professionellen und taktischen Bereich von 3M Peltor und weiteren Herstellern.

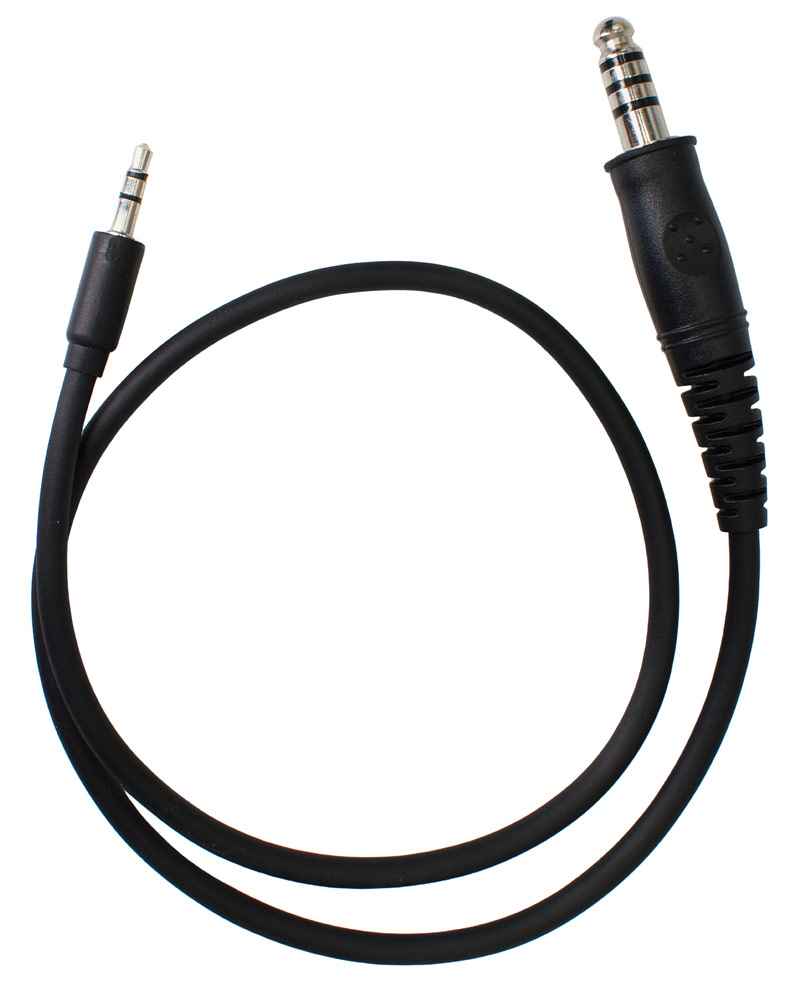

Erweiterungsmöglichkeiten über 3,5 mm AUX

Mit entsprechend separat erhältlichen Adaptern können z. B. über ein AUX-Kabel unter anderem Geräte mit 3,5 mm Audioanschluss eingebunden werden. Dies können normale Headsets oder Kopfhörer aus dem zivilen Bereich sein oder Computer und Lautsprecher. Auch Fahrzeuge, die über einen AUX-Eingang verfügen, können so direkt mit der PTT verbunden werden. Gesprochen wird in einer solchen Konfiguration über das Mikrofon der PTT.

Mögliche Anwendungen für das AUX-Kabel mit 3,5 mm Audioanschluss sind beispielsweise:

• Wiedergabe über einen aktiven Lautsprecher in einem Führungsbereich
• Weitergabe an ein Fahrzeugaudiosystem mit geeignetem AUX Eingang
• Zuführung in ein Computersystem für Audioaufzeichnung
• softwaregestützte Transkription oder Übersetzung
• Weitergabe von Funk-Audio an weitere Kommunikationssoftware

1. Nexus-Stecker für Headsets
   Jedes Headset mit einem Nexus-Anschluss lässt sich hier einstecken.
2. Anschlussschalter, A-B
   A ist die Peltor-Anschlussart, B ist NATO. Stellen Sie ihn auf die Steckerbelegung Ihres Headset entsprechend ein.
3. Mikrofonumschalter, C-D
   C steht für das integrierte Mikrofon im PTT-Gehäuse, D für das Mikrofon des Headsets.
4. Funk-PTT
   Halten Sie diese Taste gedrückt, um über Ihr Funkgerät zu senden. Die Funktion ist auch ohne Batterie im Gerät verfügbar. Die Taste befindet sich in einer erhöhten Schutzvorrichtung, die ein versehentliches Drücken verhindert.
5. Zello-PTT
   Halten Sie diese Taste gedrückt, um über Ihr Smartphone zu senden. Die Taste befindet sich ebenfalls in einer erhöhten Schutzvorrichtung.
6. Bluetooth-Taste
   Fünf Sekunden lang gedrückt halten, um die Smart-Funktionen zu aktivieren, zehn Sekunden lang, um in den Pairing-Modus zu wechseln.
7. Batteriefachdeckel

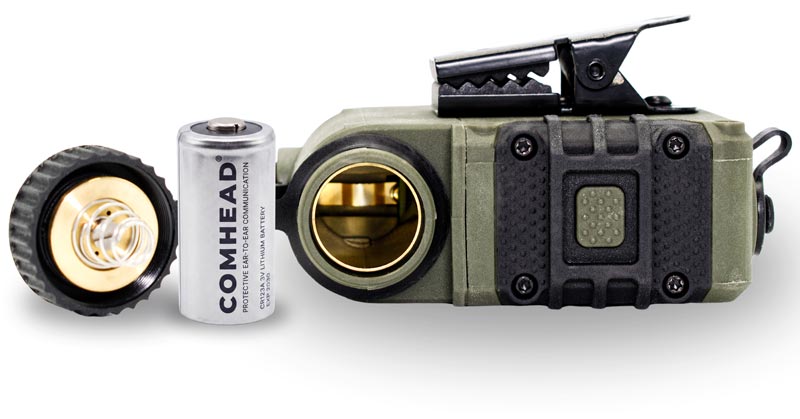

   Hier kann eine CR123A-Batterie eingelegt werden. Sie versorgt ausschließlich die Smart-Funktionen (Bluetooth) mit Strom.
8. Funkgerät-Anschlusskabel
   Das zu Ihrem Funkgerät passende Kabel wird hier angeschlossen. Sie haben ein neues Funkgerät? Dann benötigen sie nur ein passendes Kabel. Die PTT bleibt dieselbe.

Headset Mikrofon oder integriertes Mikrofon

Über einen separaten Wahlschalter wird bestimmt, welches Mikrofon für die Sprachübertragung verwendet wird:

► Position C aktiviert das Mikrofon in der Falconclaw PTT
► Position D aktiviert das Mikrofon des angeschlossenen Headsets

Damit kann die PTT auch zusammen mit Gehörschutzlösungen eingesetzt werden, die selbst kein Mikrofon zur Kommunikation besitzen.

Falconclaw trennt Funk über ein angeschlossenes Funkgerät und die Bluetooth-Verbindung als zwei eigenständige Kommunikationswege. Während für den Funkverkehr je nach Konfiguration das Mikrofon des angeschlossenen Headsets genutzt werden kann, nutzt die Bluetooth-Kommunikation das Mikrofon direkt in der PTT. Dadurch bleibt der Bluetooth-Sprachweg unabhängig von Mikrofontyp, Belegung und technischer Ausführung des verwendeten Headsets. Auch Gehörschutzlösungen ohne eigenes Mikrofon können dadurch für Bluetooth-Sprachkommunikation eingesetzt werden. Das schafft einen zusätzlichen Kommunikationsweg über Zello oder per Smartphone-Telefonie.

Das integrierte Mikrofon ist dafür ausgelegt, Sprache in normaler Lautstärke aufzunehmen, wenn die PTT im Brustbereich getragen wird.

Verstärkungsadapter für dynamische Mikrofone

Die PTT verfügt über einen Verstärkungsadapter. Dieser ist für Konfigurationen vorgesehen, bei denen ein dynamisches Mikrofon ein für das angeschlossene System zu niedriges Mikrofonsignal liefert. Der Adapter erhöht das Signal und kann dadurch eine ausreichend deutliche Sprachübertragung ermöglichen.

Der Verstärkungsadapter ist insbesondere vorgesehen, wenn:

• ein dynamisches Mikrofon verwendet wird
• das Mikrofonsignal deutlich zu leise ist
• das angeschlossene Funkgerät oder System einen höheren oder für Elektretmikrofone typischen Signalpegel erwartet

Bei Elektretmikrofonen oder bei bereits ausreichend hohem Mikrofonpegel wird der Verstärkungsadapter normalerweise nicht benötigt.

Damit lässt sich dieselbe Falconclaw‑PTT sowohl in Systemen mit Elektretmikrofonen als auch in geeigneten Konfigurationen mit dynamischen Mikrofonen einsetzen.

Modulares Anschluss-System für unterschiedliche Funkgeräte

Wenn Sie das Funkgerät wechseln, wird lediglich das Kabel zwischen PTT und Funkgerät passend zum jeweiligen Funkgerät gewählt. Die PTT bleibt dabei dieselbe.

Über dieses System können mehr als 1.200 Funkgerätemodelle angeschlossen werden.

Es gibt derzeit Anschlusslösungen für folgende Funkgeräte:

• Kenwood 2 Pin Systeme
• ICOM 2 Pin Systeme
• Motorola 2 Pin Systeme
• NATO 6 Pin Anschlüsse
• Fischer 9 Pin Anschlüsse
• Motorola GP Serien
• Sepura STP Serien mit 4 Pin Anschluss
• professionelle ICOM Systeme mit 14 Pin Anschluss
• Motorola APX Systeme mit GCAI Anschluss

Je nach Kabel werden damit unter anderem Funkgerätefamilien von Motorola, Kenwood, Baofeng, ICOM, Sepura, Retevis, Wouxun und Harris sowie verschiedene militärische Funkplattformen unterstützt.

Wichtig ist die Auswahl des exakt passenden Kabels. Optisch ähnliche Anschlüsse müssen elektrisch nicht identisch sein. Insbesondere bei verschiedenen 2 Pin Systemen darf deshalb nicht allein nach der Form des Steckers entschieden werden.

Das Funkgeräte Anschlusskabel gehört nicht zum Lieferumfang der Falconclaw-PTT und muss passend zum verwendeten Funkgerät separat ausgewählt werden.

Funkkommunikation funktioniert auch ohne Batterie

Für die klassische Funkkommunikation benötigt die Falconclaw PTT keine eigene Stromversorgung. Die Funk-PTT, das integrierte Mikrofon und die mechanischen Wahlschalter funktionieren auch ohne eingesetzte Batterie.

Nur für die Bluetooth-Funktionen wird eine CR123A‑Lithiumbatterie benötigt, welche für circa 85 Stunden Bluetooth Audiowiedergabe ausreicht.

Das ist für den professionellen Einsatz ein entscheidender Vorteil. Eine leere Bluetooth-Batterie legt die Funkkommunikation nicht automatisch still.

Bluetooth als zusätzlicher Kommunikationsweg mit separater PTT-Taste

Die Falconclaw‑PTT kann per Bluetooth mit einem Smartphone gekoppelt werden. Damit wird das Smartphone-Audio auf dasselbe angeschlossene Headset übertragen, das auch für die Funkkommunikation verwendet wird.

Übertragen werden können beispielsweise:

• Zello Kommunikation
• andere kompatible Sprachkommunikationsanwendungen
• Telefonate
• Navigationsansagen
• Medienwiedergabe
• weitere Audiosignale, die vom Smartphone ausgegeben werden

Das Funkgerät und die Bluetooth-Kommunikation besitzen zwei separate PTT‑Tasten. Dadurch kann beispielsweise weiterhin über Funk gesprochen werden, während das Smartphone als zusätzlicher Kommunikationsweg zur Verfügung steht.

Die Bluetooth‑PTT kann somit z. B. für Zello genutzt werden.  Nach der Bluetooth-Kopplung kann die PTT in Zello als externe Sprechtaste eingerichtet und einem gewünschten Kanal oder Kontakt zugeordnet werden.

Anschließend muss das Smartphone für einen normalen Sprechvorgang nicht mehr aus der Tasche genommen werden. Während die Bluetooth- / Zello-PTT gedrückt wird, erfolgt die Sprachübertragung über das eingebaute Mikrofon der PTT.

Das ist insbesondere dann interessant, wenn Teams neben klassischem Funk auch IP‑basierte Kommunikation einsetzen oder Ansprechpartner erreicht werden sollen, die nicht im selben Funknetz arbeiten.

Grundsätzlich gibt die Falconclaw‑PTT Audiosignale wieder, die das gekoppelte Smartphone tatsächlich ausgibt. Damit lassen sich neben Zello beispielsweise auch Sprachdienste, Telefonate, Navigationsinformationen oder andere Audioquellen über das angeschlossene Headset hören.

Bluetooth-Bedienung direkt an der PTT

Die Bluetooth-Steuerung erfolgt über eine separate Taste an der PTT.

• Bluetooth einschalten:
  Die Bluetooth-Taste etwa fünf Sekunden gedrückt halten.
• Kopplungsmodus:
  Die Bluetooth-Taste etwa zehn Sekunden gedrückt halten. Die rote und die blaue Anzeige blinken und eine Sprachansage signalisiert den Kopplungsmodus. Anschließend wird auf dem Smartphone das Bluetooth-Gerät FALCONCLAW ausgewählt.
• Mediensteuerung:
  Ein kurzer Tastendruck pausiert und startet die zuletzt wiedergegebene Medienwiedergabe.
• Telefonfunktion:
  Zweimaliges Drücken startet einen Anruf beim zuletzt gewählten Kontakt.

Flexible Befestigung an Weste, Gürtel und MOLLE

Die Falconclaw PTT kann unterschiedlich an der persönlichen Ausrüstung befestigt werden.

Ein Gürtelclip ist bereits am Gerät montiert. Zusätzlich gehört ein MOLLE Clip zum Lieferumfang. Dieser wird verschraubt und ermöglicht eine stabile Befestigung über drei MOLLE Reihen.

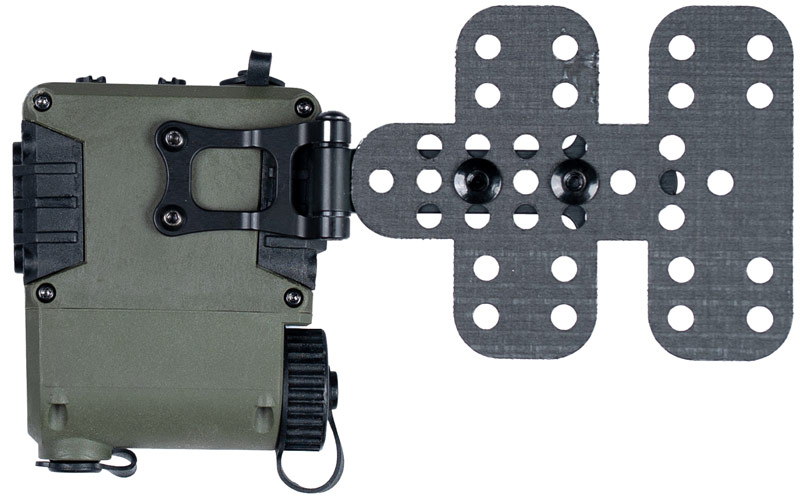

Optional bietet Falconclaw mit dem PTT Wing eine weitere Befestigungslösung an. Sie positioniert die PTT seitlich am Tragesystem in einem Bereich, der mit dem Daumen schnell erreichbar ist und gleichzeitig möglichst wenig mit Magazinen oder weiterer Ausrüstung kollidiert.

IP65 für anspruchsvolle Einsatzbedingungen

Die Falconclaw‑PTT hat die Schutzklasse IP65. Zusätzlich sind die elektronischen Komponenten mit einer wasserabweisenden Schutzbeschichtung versehen. Das Gerät ist damit für staubige und anspruchsvolle Einsatzumgebungen konzipiert.

Kabellänge und optionale Verlängerung

Die regulären Falconclaw Funkgeräte Downleads sind 50 cm lang. Wird das Funkgerät etwa weiter hinten an einer Schutzweste oder einem anderen Tragesystem getragen, steht eine zusätzliche 50 cm Verlängerung zur Verfügung. Damit ergibt sich eine Gesamtlänge von 100 cm zwischen PTT und Funkgerät.

Lieferumfang

• Falconclaw PTT
• vormontierter Gürtelclip
• MOLLE Clip
• Verstärkungsadapter
• Innensechskantschlüssel
• Schraubensicherung für die Montage des MOLLE Clips
• Bedienungsanleitung

Welches Funkgeräte-Anschlusskabel und welches Headset passen?

Bei der Falconclaw PTT entscheidet nicht nur der Hersteller des Funkgeräts über die Kompatibilität. Relevant sind das konkrete Funkgerätemodell, dessen Zubehöranschluss, das verwendete Headset, die Nexusbelegung und der Mikrofontyp.

Nennen Sie uns einfach das verwendete Funkgerät und Ihr Headset. Wir prüfen die Kombination und stellen die passende Falconclaw-Konfiguration zusammen.
